# 1. 流程模型

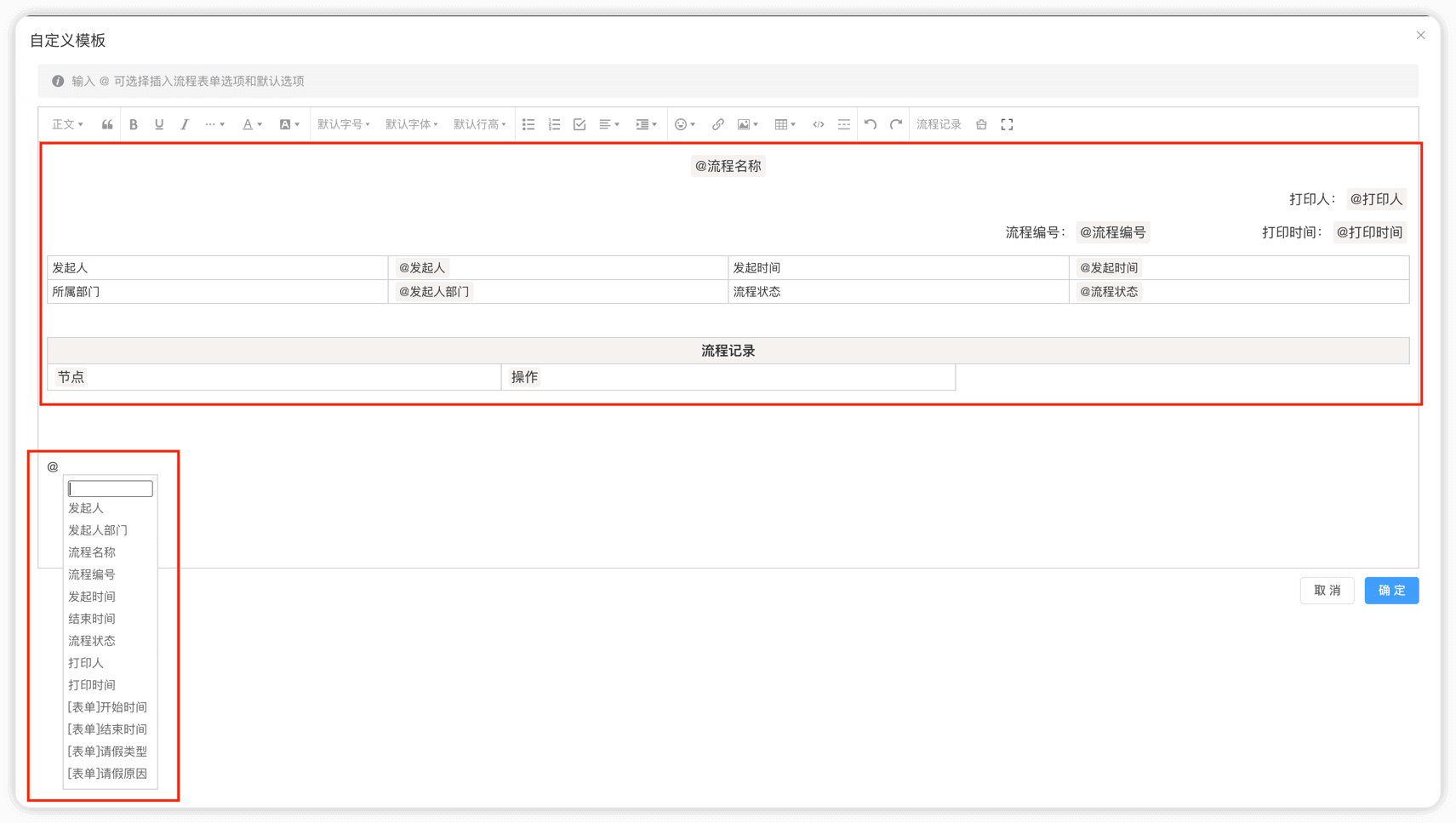

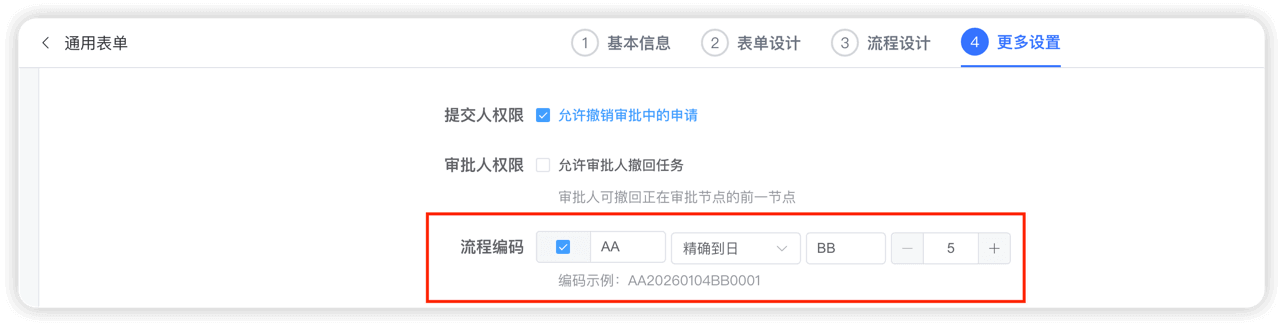

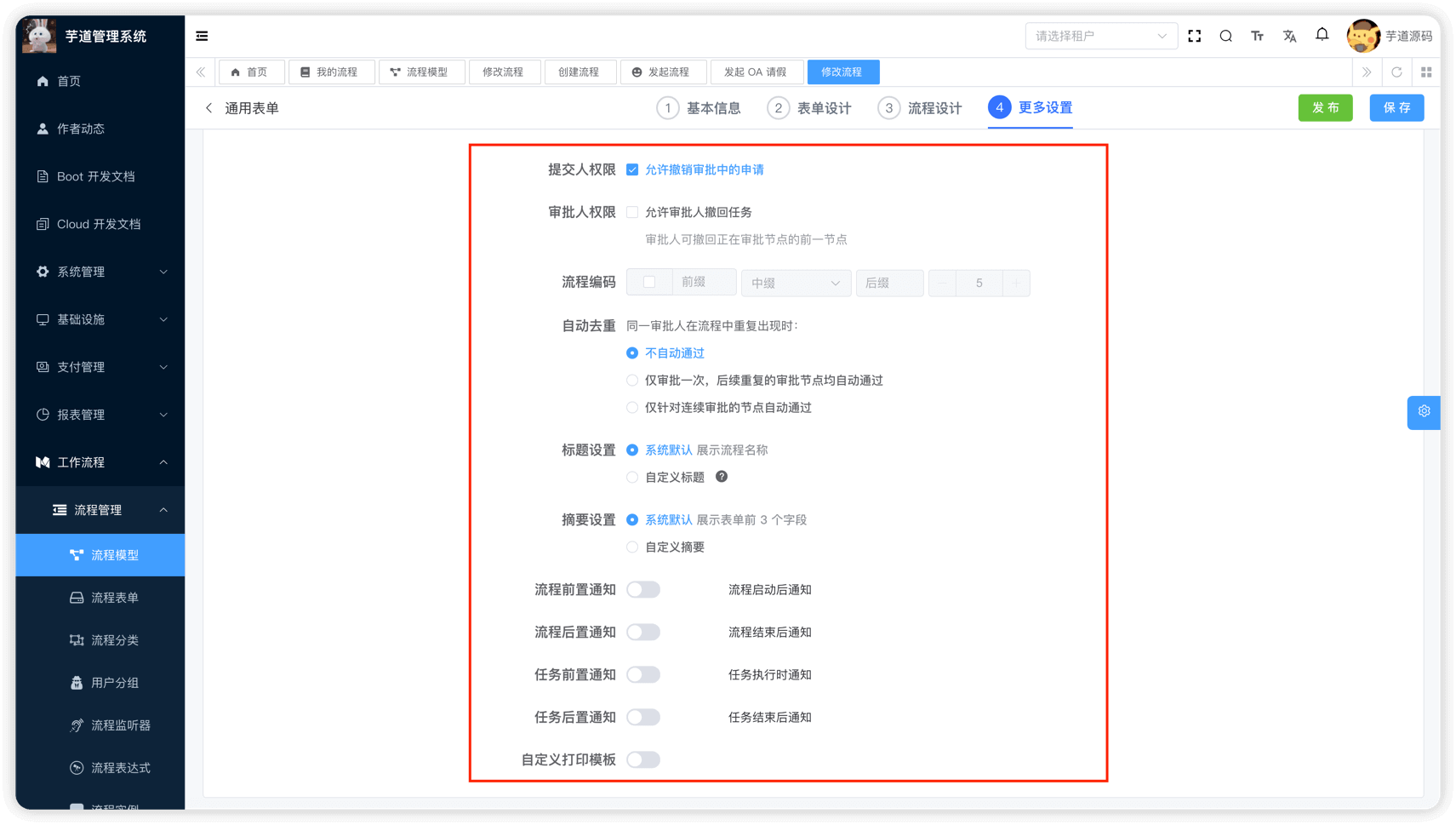

流程模型，对应 [工作流程 -> 流程管理 -> 流程模型] 菜单，如下图所示：

流程模型

后端，由 BpmModelController 提供接口
前端，由 /views/bpm/model/index.vue 实现界面

# 1.1 表结构

流程设计模型部署表，由 Flowable 提供的 ACT_RE_MODEL 表实现，如下所示：

字段名称	字段描述	数据类型	主键	为空	取值说明
ID_	ID_	nvarchar(64)	√		ID_
REV_	乐观锁	int		√	乐观锁
NAME_	名称	nvarchar(255)		√	名称
KEY_	KEY_	nvarchar(255)		√	key
CATEGORY_	分类	nvarchar(255)		√	分类
CREATE_TIME_	创建时间	datetime		√	创建时间
LAST_UPDATE_TIME_	最新修改时间	datetime		√	最新修改时间
VERSION_	版本	int		√	版本
META_INFO_	META_INFO_	nvarchar(255)		√	以 json 格式保存流程定义的信息
DEPLOYMENT_ID_	部署ID	nvarchar(255)		√	部署ID
EDITOR_SOURCE_VALUE_ID_		datetime		√
EDITOR_SOURCE_EXTRA_VALUE_ID_		datetime		√

我们可以通过 META_INFO 字段，额外拓展了 icon 图标、description 描述、formType、formId、formCustomCreatePath、formCustomViewPath 表单等信息。如下图所示：

模型的拓展字段

# 1.2 流程设计器

① BPMN 流程设计器，由项目的 ProcessDesigner.vue (opens new window) 实现。

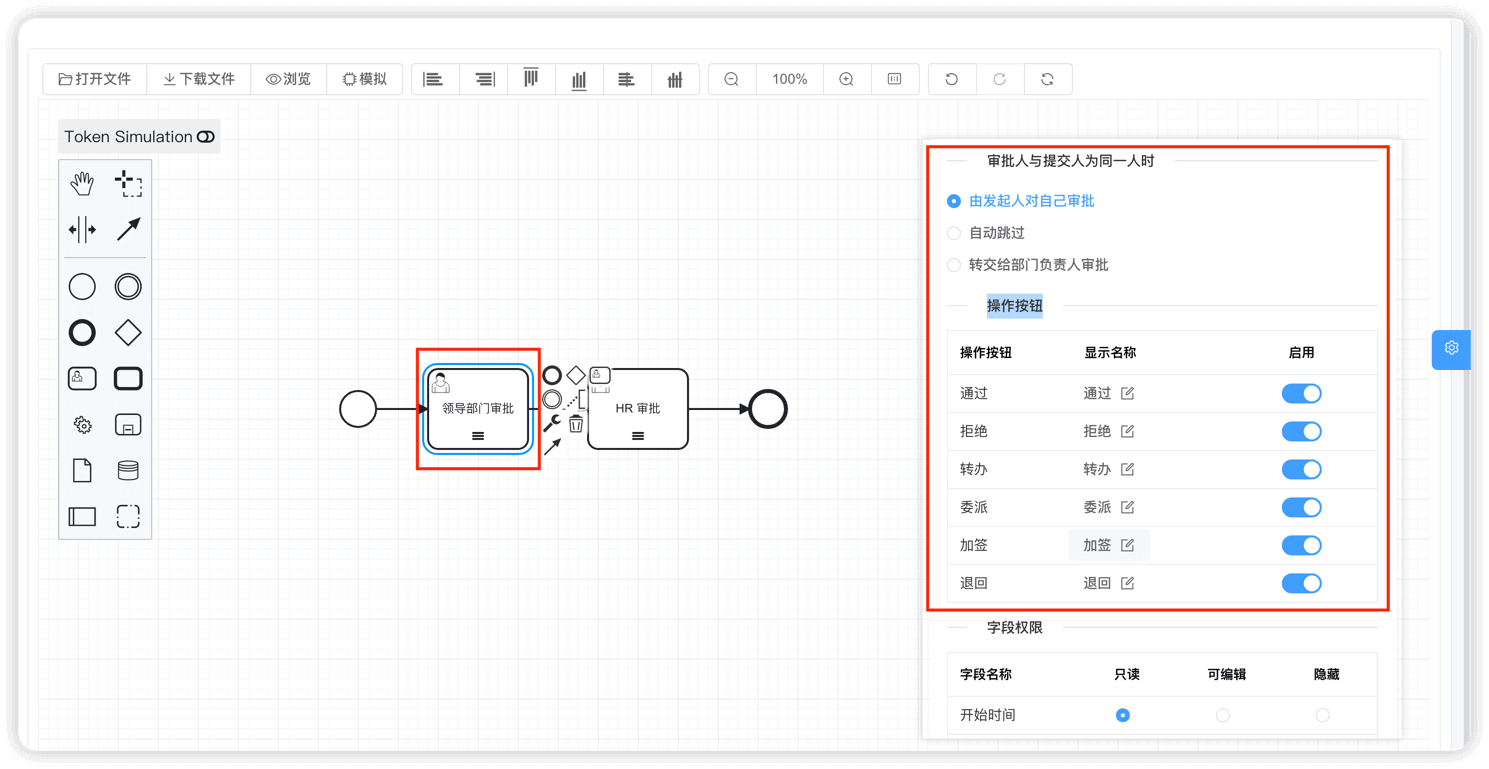

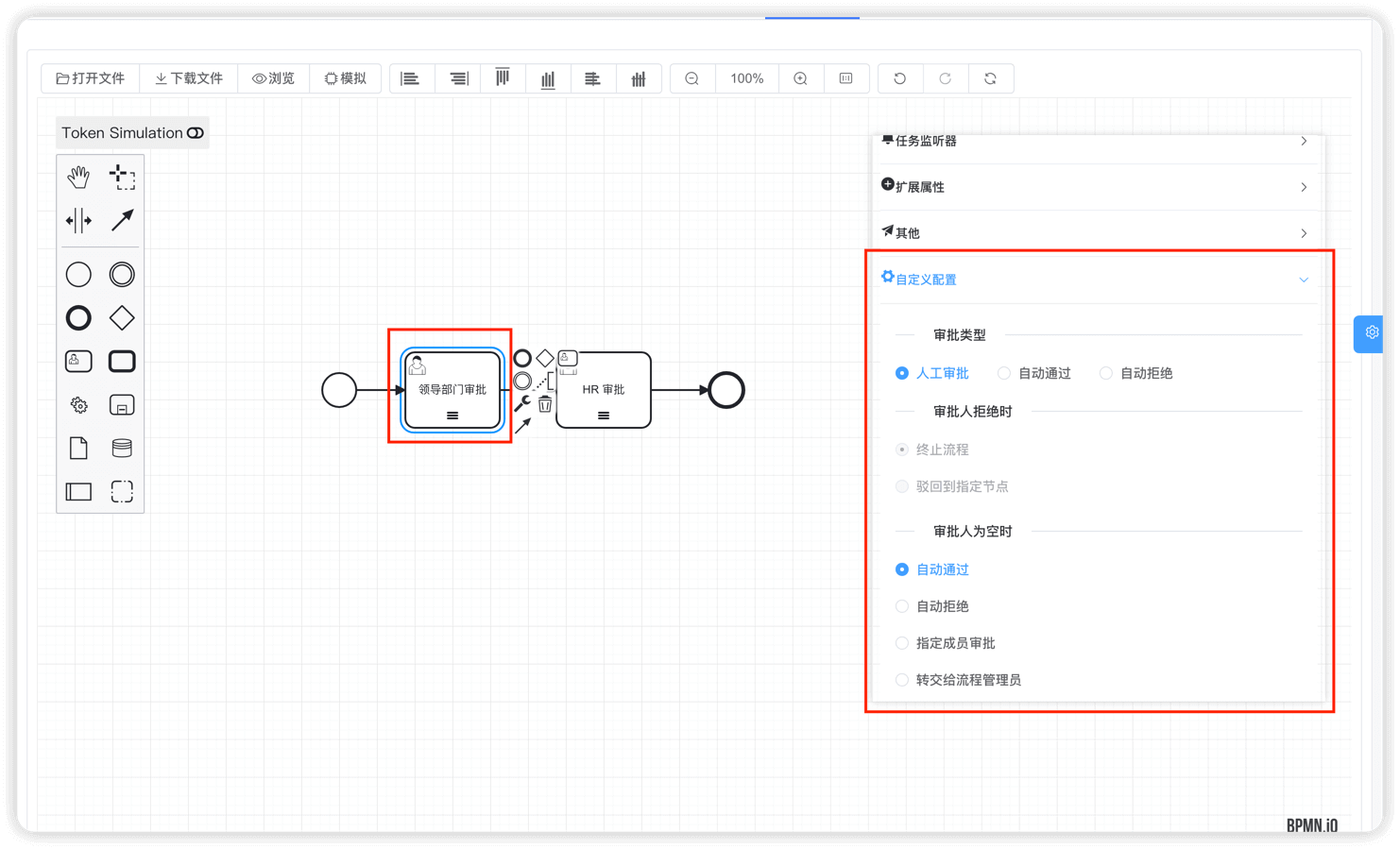

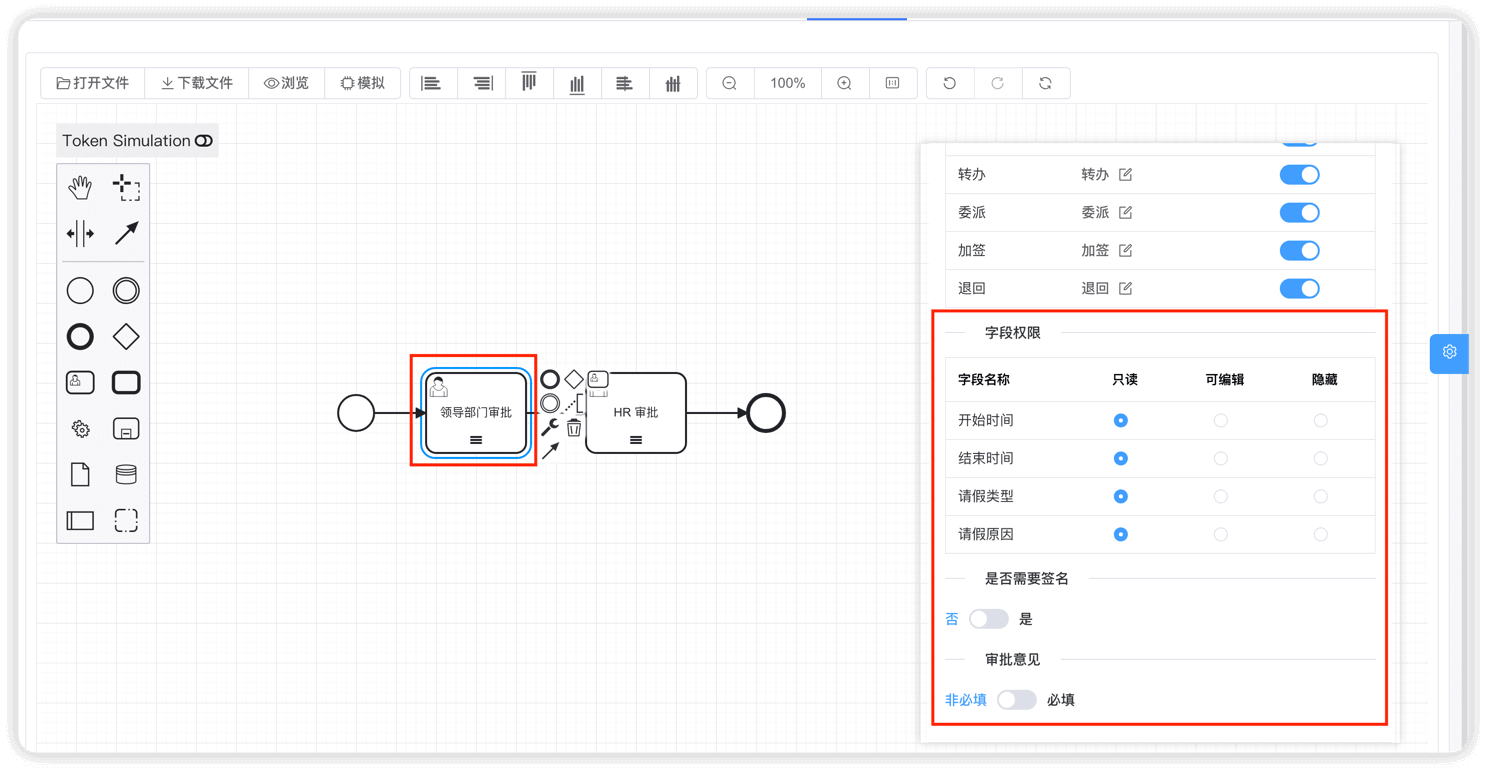

流程设计器

它是基于 https://github.com/miyuesc/bpmn-process-designer (opens new window) 拓展，底层是 bpmn-js (opens new window)。

补充说明：

bpmn-process-designer 提供 Vue2 + ElementUI、Vue3 + NaiveUI 两个版本，而我们是 Vue3 + ElementPlus，是通过 Vue2 + ElementUI 迁移适配实现。

② BPMN 预览，支持高亮，由 ProcessViewer.vue (opens new window) 实现。

流程预览

它是直接基于 bpmn-js (opens new window) 拓展，没有基于 bpmn-process-designer。

下面，我们将详细讲解 BPMN 流程设计器的各个配置项：任务（表单）、任务（审批人）、多实例（会签配置）、执行监听器、任务监听器等等。

# 1.3 任务（表单）

# 1.3.1 表单配置

每个任务节点，有个 [表单] 配置项，用于配置任务审批时，补充填写表单信息。如下图所示：


拓展知识：

① 问题：配置的表单，最终是怎么存储的？

回答：在 BPMN 的 UserTask 节点上，有个 formKey 属性，用于存储表单的 key，这里我们就存了【流程表单】的编号。

② 问题：为什么只支持【流程表单】，不支持【业务表单】呢？

回答：【业务表单】暂时没想到比较优雅的二次修改方案，因为它属于业务系统，无法在审批通过时，一起进行提交。

③ 问题：表单设计器，怎么使用远程数据？

回答：参见 https://docs.qq.com/doc/DZlNIVkZSTlVJVEd2 (opens new window) 文档。

# 1.3.2 表单效果

在审批任务通过时，需要额外填写表单信息，如下图所示：


填写的表单数据，会存储到 Flowable 任务的 variables 中，如下图所示：

流程设计器的表单数据

# 1.4 任务（审批人）


详细见《选择审批人、发起人自选》文档。

# 1.5 多实例（会签配置）

流程设计器的会签配置

详细见《会签、或签、依次审批》文档。

# 1.6 执行监听器

BpmTaskAssignStartUserExpressionConfig

详细见《执行监听器、任务监听器》文档。

# 1.7 任务监听器

配置监听器

详细见《执行监听器、任务监听器》文档。

# 2. 流程定义

流程模型在部署后，会创建一个新版本的流程定义，并怪气老版本的流程定义。最终，我们点击某个流程模型的「流程定义」按钮，可以看到它对应的流程定义，如下图所示：

流程定义

后端，由 BpmProcessDefinitionController 提供接口
前端，由 /views/bpm/definition/index.vue (opens new window) 实现界面

# 2.1 表结构

① 流程定义表，由 Flowable 提供的 ACT_RE_PROCDEF 表实现，如下所示：

字段	类型	主键	说明	备注
ID_	NVARCHAR2(64)	Y	主键
REV_	INTEGER	N	数据版本号
CATEGORY_	NVARCHAR2(255)	N	流程定义分类	读取 xml 文件中程的 `targetNamespace` 值
NAME_	NVARCHAR2(255)	N	流程定义的名称	读取流程文件中 `process`元素的 `name` 属性
KEY_	NVARCHAR2(255)	N	流程定义key	读取流程文件中 `process` 元素的 id 属性
VERSION_	INTEGER	N	版本
DEPLOYMENT_ID_	NVARCHAR2(64)	N	部署ID	流程定义对应的部署数据 ID
RESOURCE_NAME_	NVARCHAR2(2000)	N	bpmn文件名称	一般为流程文件的相对路径
DGRM_RESOURCE_NAME_	VARCHAR2(4000)	N	流程定义对应的流程图资源名称
DESCRIPTION_	NVARCHAR2(2000)	N	说明
HAS_START_FORM_KEY_	NUMBER(1)	N	是否存在开始节点formKey	`start` 节点是否存在 `formKey`：0-否，1-是
HAS_GRAPHICAL_NOTATION_	NUMBER(1)	N
SUSPENSION_STATE_	INTEGER	N	流程定义状态	1-激活、2中止
TENANT_ID_	NVARCHAR2(255)	N
ENGINE_VERSION_	NVARCHAR2(255)	N		引擎版本

② 由于 ACT_RE_PROCDEF 表没有类似 ACT_RE_MODEL 有 META_INFO_ 字段，所以我们额外创建了一个 BPM 流程定义的信息表，用于存储流程定义的额外信息。如下所示：

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `bpm_process_definition_info` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `process_definition_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '流程定义的编号',
  `model_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '流程模型的编号',
  `icon` varchar(512) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '图标',
  `description` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '描述',
  `form_type` tinyint NOT NULL COMMENT '表单类型',
  `form_id` bigint DEFAULT NULL COMMENT '表单编号',
  `form_conf` varchar(1000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '表单的配置',
  `form_fields` varchar(5000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '表单项的数组',
  `form_custom_create_path` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '自定义表单的提交路径',
  `form_custom_view_path` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '自定义表单的查看路径',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=246 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 流程定义的信息表';

本质上，就是把 ACT_RE_MODEL 的 META_INFO_ 字段存储到 bpm_process_definition_info 表中。

因此，最终每次流程模型在部署时，会往 Flowable 插入一条 ACT_RE_PROCDEF 记录，也会往 bpm_process_definition_info 表中插入一条记录。

# 2.2 流程定义列表（可发起流程）

注意！一个流程模型，有且仅有一个【激活】状态的流程定义。最终，用户发起流程时，选择的是【激活】状态的流程定义。如下图所示：

激活的流程定义
