芋道源码
2024-03-24
目录

审批接入(流程表单)

相关视频:

  • 02、如何实现动态的流程表单? (opens new window)
  • 03、如何实现流程表单的保存? (opens new window)
  • 04、如何实现流程表单的展示? (opens new window)

项目基于 Flowable 实现了工作流的功能,提供两种方式接入:

  • ① 【流程表单】:在线配置动态表单,无需建表与开发
  • ② 【业务表单】:业务需建立独立的数据库表,并开发对应的表单、详情界面

我们以“请假流程”为例子,讲解两种接入方式的差异,整个过程包括:

  1. 定义流程:【管理员】新建流程、设计流程模型、并设置用户任务的审批人,最终发布流程
  2. 发起流程:【员工】选择流程,并发起流程实例
  3. 审批流程:【审批人】接收到流程任务,审批结果为通过或不通过

示例流程

本文,我们讲解的是「业务接入(流程表单)」的流程,复杂业务接入的流程请查看业务接入(业务表单)。

# 1. 业务接入(流程表单)

# 1.1 第一步:定义流程

登录账号 admin、密码 admin123 的用户,扮演【管理员】的角色,进行流程的定义。

# 1.1.1 新建流程

访问 [工作流程 -> 流程管理 -> 流程模型] 菜单,点击「新建流程」按钮,填写流程标识、流程名称。如下图所示:

新建流程

  • 流程标识:对应 BPMN 流程文件 XML 的 id 属性,不能重复,新建后不可修改。
  • 流程名称:对应 BPMN 流程文件 XML 的 name 属性。
<!-- 这是一个 BPMN XML 的示例,主要看 id 和 name 属性 -->
<?xml version="1.0" encoding="UTF-8"?>
<bpmn2:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:bpmn2="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" id="diagram_Process_1647305370393" targetNamespace="http://activiti.org/bpmn">
  <bpmn2:process id="common-form" name="通用表单流程" isExecutable="true" />
  <bpmndi:BPMNDiagram id="BPMNDiagram_1">
    <bpmndi:BPMNPlane id="common-form_di" bpmnElement="common-form" />
  </bpmndi:BPMNDiagram>
</bpmn2:definitions>

# 1.1.2 新建表单

① 访问 [工作流程 -> 流程管理 -> 流程表单] 菜单,点击「新增」按钮,新增一个名字为 leave-form 的表单。如下图所示:

新建表单 - 设计

新建表单 - 保存

友情提示:如果感觉有点麻烦,随便设计下,保存就 OK 了。

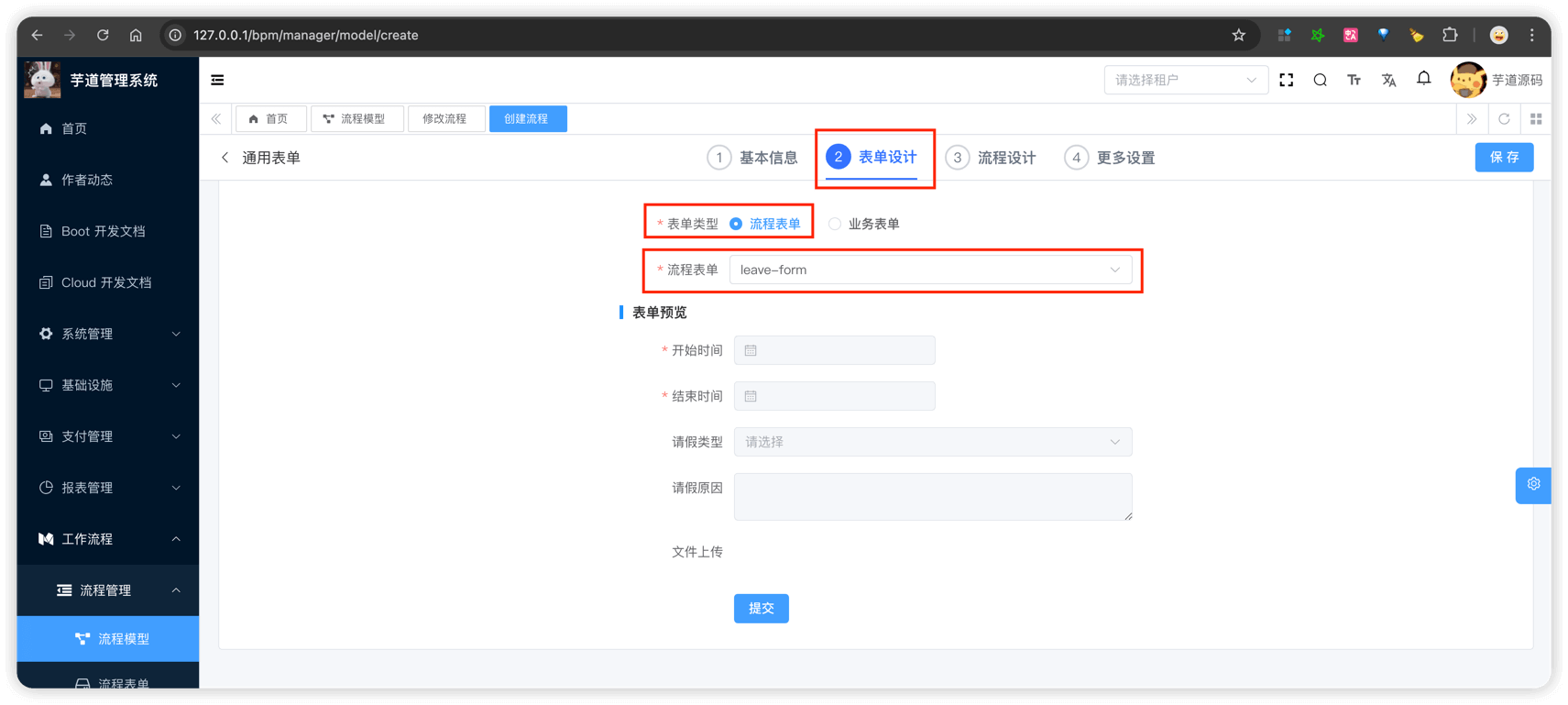

② 回到 [工作流程 -> 流程管理 -> 流程模型] 菜单,点击「修改流程」按钮,配置表单类型为流程表单,选择名字为 leave-form 的流程表单。如下图所示:

修改流程表单

# 1.1.3 设计流程

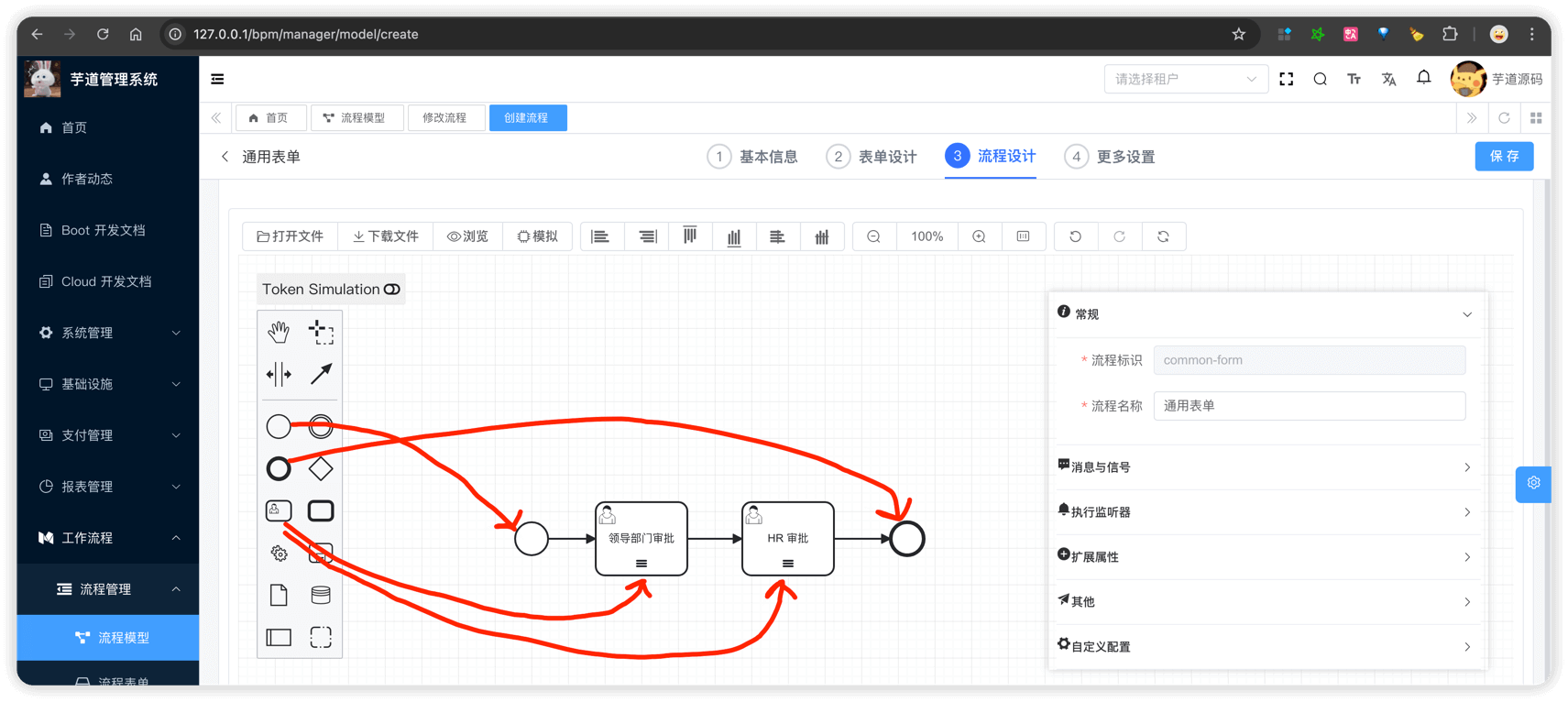

① 点击「设计流程」按钮,在线设计请假流程模型,包含两个用户任务:领导审批、HR 审批。如下图所示:

设计流程

② 点击图中的“部门领导审批”,规则类型为“流程表达式”,流程表达式为 ${bpmTaskAssignLeaderExpression.calculateUsers(execution, 1)}。如下图所示:

设置审批人 - 部门领导审批

友情提示:该流程表达式的作用是,流程发起人的一级领导。

为什么呢?这块我们在 《流程表达式》 详细讲解。

点击图中的“HR 审批”,规则类型为“岗位”,指定岗位为“人力资源”。如下图所示:

设置审批人 - HR 审批

之后,点击右上角的「保存模型」按钮,完成流程模型的设计。

③ 点击「发布流程」按钮,把定义的流程模型部署出去。部署成功后,就可以发起该流程了。如下图所示:

发布流程

修改流程后,需要重新发布流程吗?

需要,必须重新发布才能生效。每次流程发布后,会生成一个新的流程定义,版本号从 v1 开始递增。

发布成功后,会部署新版本的流程定义,旧版本的流程定义将被挂起。当然,已经发起的流程不会受到影响,还是走老的流程定义。

# 2. 第二步:发起流程

登录账号 admin、密码 admin123 的用户,扮演【员工】的角色,进行流程的发起。

# 2.1 发起流程

① 访问 [工作流程 -> 审批中心 -> 发起流程] 菜单,可以看到可以选择的流程定义的列表。

发起流程

② 选择名字为“通用表单”的流程定义,发起请假流程。填写请假表单信息如下:

填写流程信息

③ 点击提交成功后,可在 [工作流程 -> 审批中心 -> 我的流程]中,可看到该流程的状态、结果。

我的流程

# 2.2 查看流程

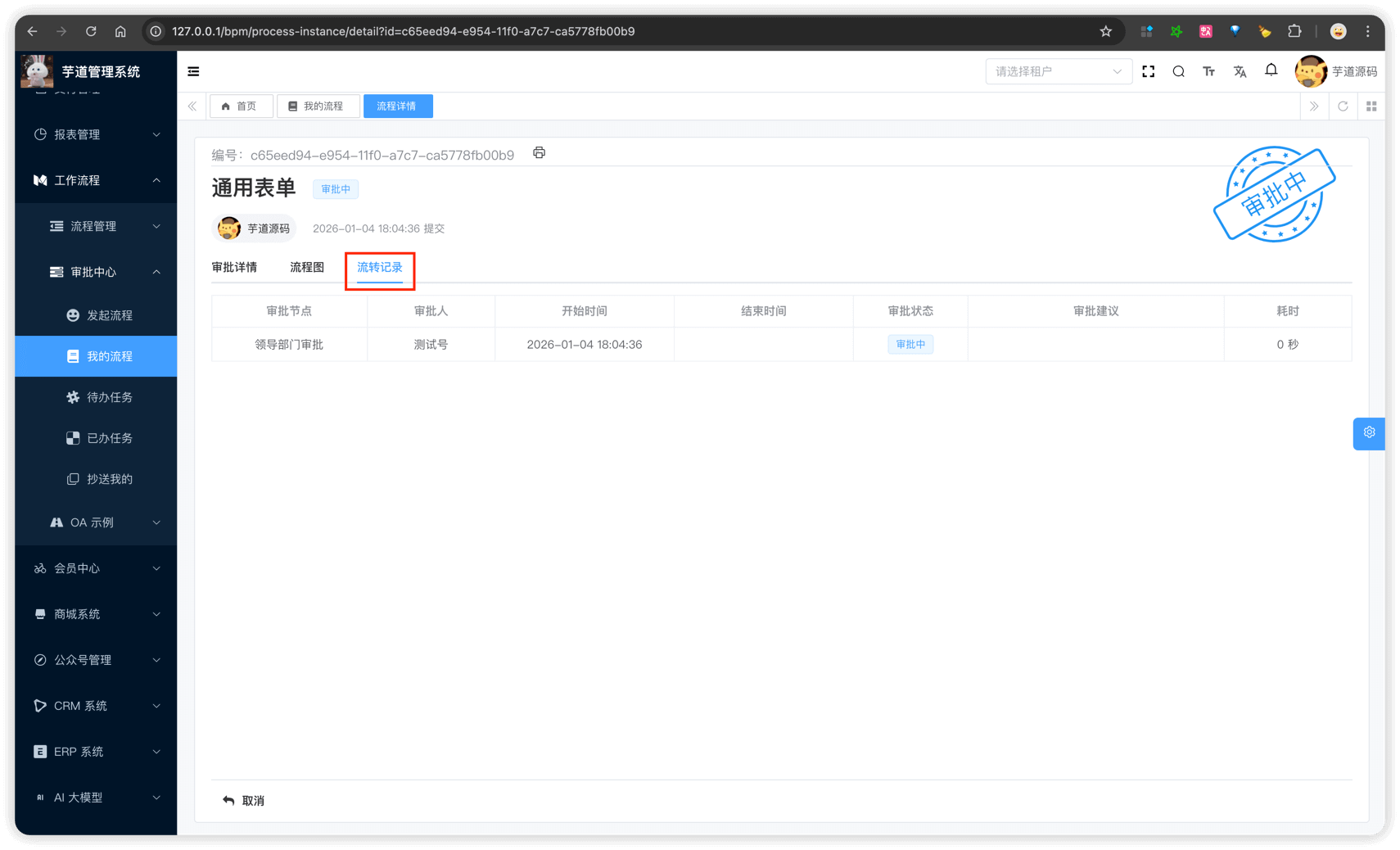

点击「详情」按钮,可以查看申请的表单信息、审批记录、流程跟踪图。

流程详情 1

流程详情 2

# 3. 第三步:审批流程

# 3.1 部门领导审批

登录账号 test、密码 test123 的用户,扮演【审批人】的角色,进行请假流程的【领导审批】任务。

① 访问 [工作流程 -> 审批中心 -> 待办任务] 菜单,可以查询到需要审批的任务。

待办任务

② 点击「办理」按钮,填写审批建议,并点击「通过」按钮,这样任务的审批就完成了。

部门领导审批

③ 访问 [工作流程 -> 审批中心 -> 已办任务] 菜单,可以查询到已经审批的任务。

已办任务


此时,使用【员工】的角色,访问 [工作流程 -> 审批中心 -> 我的流程] 菜单,可以看到流程流转到了【HR 审批】任务。

部门领导审批后我的流程

# 3.2 HR 审批

登录账号 hrmgr、密码 hr123 的用户,扮演【审批人】的角色,进行请假流程的【HR 审批】任务。

① 访问 [工作流程 -> 审批中心 -> 待办任务] 菜单,点击「审批」按钮,填写审批建议,并点击「通过」按钮。


此时,使用【员工】的角色,访问 [工作流程 -> 审批中心 -> 我的流程] 菜单,可以看到流程处理结束,最终审批通过。

请假流程最终状态

# 2. 菜单【流程表单】

本小节,我们单独讲解的是菜单 [工作流程 -> 流程管理 -> 流程表单] 的功能。

流程表单

该菜单主要用于流程表单的配置,不包括最终表单填写后的存储,由 BpmFormController 提供接口。

# 2.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `bpm_form` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `name` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '表单名',
  `status` tinyint NOT NULL COMMENT '开启状态',
  `conf` varchar(1000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '表单的配置',
  `fields` varchar(5000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '表单项的数组',
  `remark` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '备注',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=28 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 表单定义表';

关键就 2 个字段:

① conf:表单的配置,是一个 JSON 字符串,包含表单的基本配置、按钮等。

{
    "form": {
        "labelPosition": "right",
        "size": "default",
        "labelWidth": "125px",
        "hideRequiredAsterisk": false,
        "showMessage": true,
        "inlineMessage": false
    },
    "submitBtn": {
        "show": true,
        "innerText": "提交"
    },
    "resetBtn": {
        "show": false,
        "innerText": "重置"
    }
}

对应表单设计器的【表单配置】部分。如下图所示:

表单配置

② fields:表单项的数组,是一个 JSON 字符串,包含表单的所有字段。

["{\"type\":\"datePicker\",\"field\":\"startTime\",\"title\":\"开始时间\",\"info\":\"\",\"$required\":true,\"_fc_drag_tag\":\"datePicker\",\"hidden\":false,\"display\":true}","{\"type\":\"datePicker\",\"field\":\"Fm9i1onr8v6n68\",\"title\":\"结束时间\",\"info\":\"\",\"$required\":true,\"_fc_drag_tag\":\"datePicker\",\"hidden\":false,\"display\":true}","{\"type\":\"select\",\"field\":\"type\",\"title\":\"请假类型\",\"info\":\"\",\"effect\":{\"fetch\":\"\"},\"$required\":false,\"options\":[{\"label\":\"事假\",\"value\":1},{\"label\":\"年假\",\"value\":2}],\"_fc_drag_tag\":\"select\",\"hidden\":false,\"display\":true}","{\"type\":\"input\",\"field\":\"reason\",\"title\":\"请假原因\",\"info\":\"\",\"$required\":false,\"props\":{\"rows\":0,\"type\":\"textarea\"},\"_fc_drag_tag\":\"input\",\"hidden\":false,\"display\":true}"]

对应表单设计器的【组件配置】部分。如下图所示:

组件配置

# 2.2 前端组件

基于 https://github.com/xaboy/form-create (opens new window) 实现,支持 element-plus、ant-design-vue、naive-ui、arco-design、tdesign 等前端组件,还是非常不错的!

中文文档:https://www.form-create.com/v3/guide/ (opens new window)

# 2.2.1 表单设计器

上文看到的“表单设计器”,在 bpm/form/editor/index.vue (opens new window) 实现,使用 form-create-designer (opens new window) 实现。

# 2.2.2 表单预览

点击「详情」按钮,可进行表单的预览,如下图所示:

表单预览

实现的逻辑,就是读取后端 bpm_form 表的 conf 和 fields 字段,然后使用 form-create 渲染。如下图所示:

表单预览的代码

# 2.2.3 表单填写

在 [工作流程 -> 审批中心 -> 发起流程] 菜单,点击「填写表单」按钮,可以填写表单。它也是基于 form-create 实现的,只是额外实现了 @submit 事件,用于提交表单。如下图所示:

表单填写的代码

相比表单预览,它通过 v-model 获取表单的值,可通过 v-model:api 对应的 fApi 对象,进行表单的校验、重置等操作。

友情提问:使用流程表单时,提交的表单数据是怎么存储的?

存储到 Flowable 的 ProcessInstance 的 variables 中。如下图所示:

流程表单数据存储

# 666. 常见问题?

① 流程中表单里面的附件上传,除了 pdf 这几种格式,可以支持别的格式的附件吗?

回答:https://t.zsxq.com/bKzyd (opens new window)
