开发指南
IoT物联网手册

OTA 固件升级

# 1. 固件管理

固件管理，由 IotOtaFirmwareController 提供接口。每个固件关联一个产品，包含版本号和固件文件。

# 1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_ota_firmware` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '固件编号',
  `name` varchar(128) NOT NULL COMMENT '固件名称',
  `description` varchar(512) DEFAULT '' COMMENT '固件描述',

  `version` varchar(64) NOT NULL COMMENT '版本号',

  `product_id` bigint NOT NULL COMMENT '产品编号',

  `file_url` varchar(1024) NOT NULL COMMENT '固件文件 URL',
  `file_size` bigint NOT NULL COMMENT '固件文件大小',
  `file_digest_algorithm` varchar(32) NOT NULL COMMENT '固件文件签名算法',
  `file_digest_value` varchar(256) NOT NULL COMMENT '固件文件签名结果',

  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT OTA 固件表';

① name、description：固件的基本信息，用于展示。

② version：固件版本号。同一产品下，版本号唯一，不允许重复。

③ product_id：关联的产品编号，表示该固件适用于哪个产品。创建后不可修改。

④ file_url：固件文件的下载地址。创建固件时上传文件，系统自动存储并生成 URL。file_size：固件文件大小（字节）。由系统在创建时自动计算。

file_digest_algorithm、file_digest_value：文件签名算法和签名值。目前使用 MD5 算法，创建时自动计算，用于设备端校验固件完整性。

# 1.2 管理后台（列表）

对应 [IoT 物联网 -> 运维管理 -> OTA 固件] 菜单，对应前端项目的 @/views/iot/ota/firmware 目录。

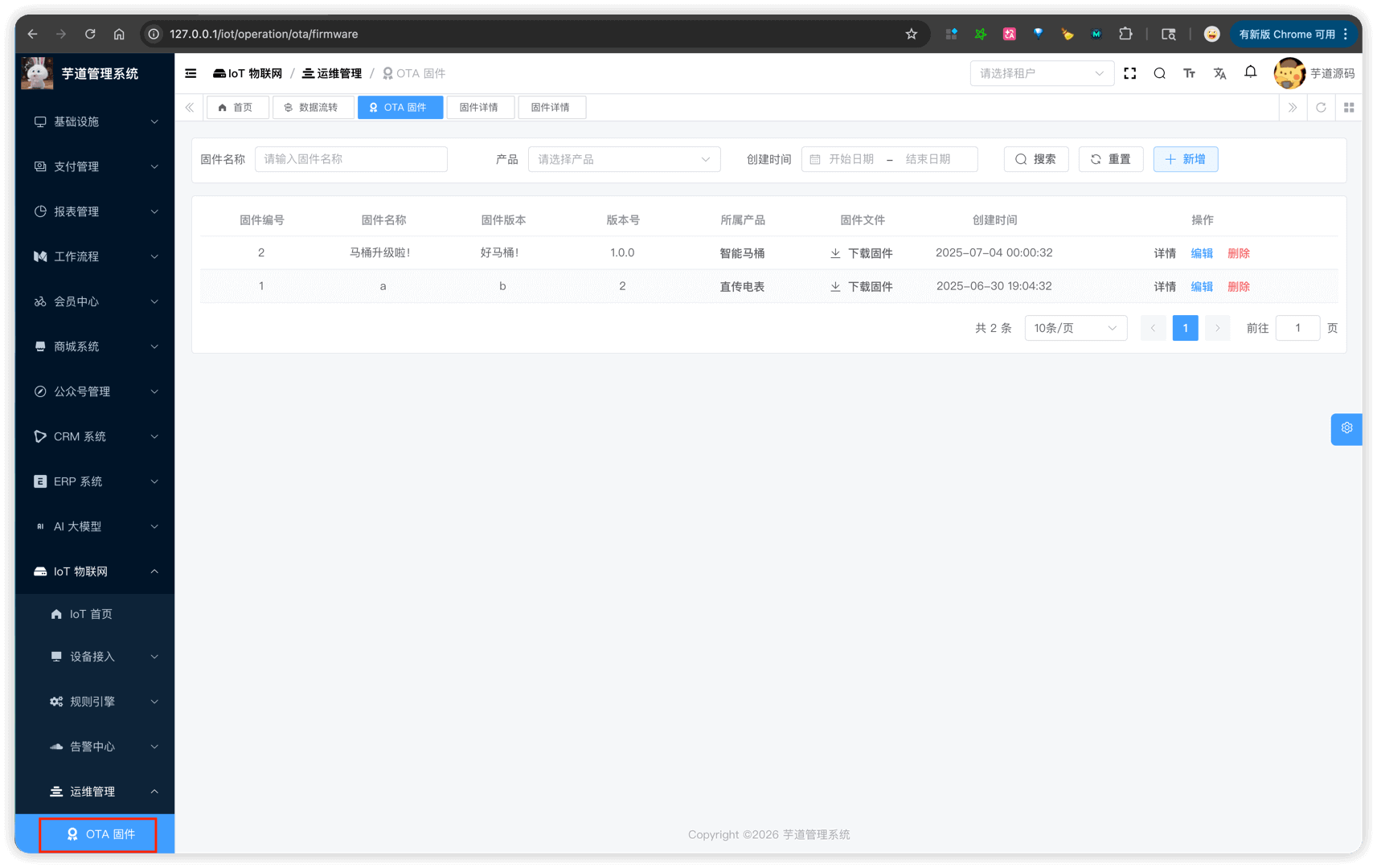

固件管理 - 固件列表

# 1.3 管理后台（创建/编辑）

① 点击【新增】按钮，弹出表单对话框。

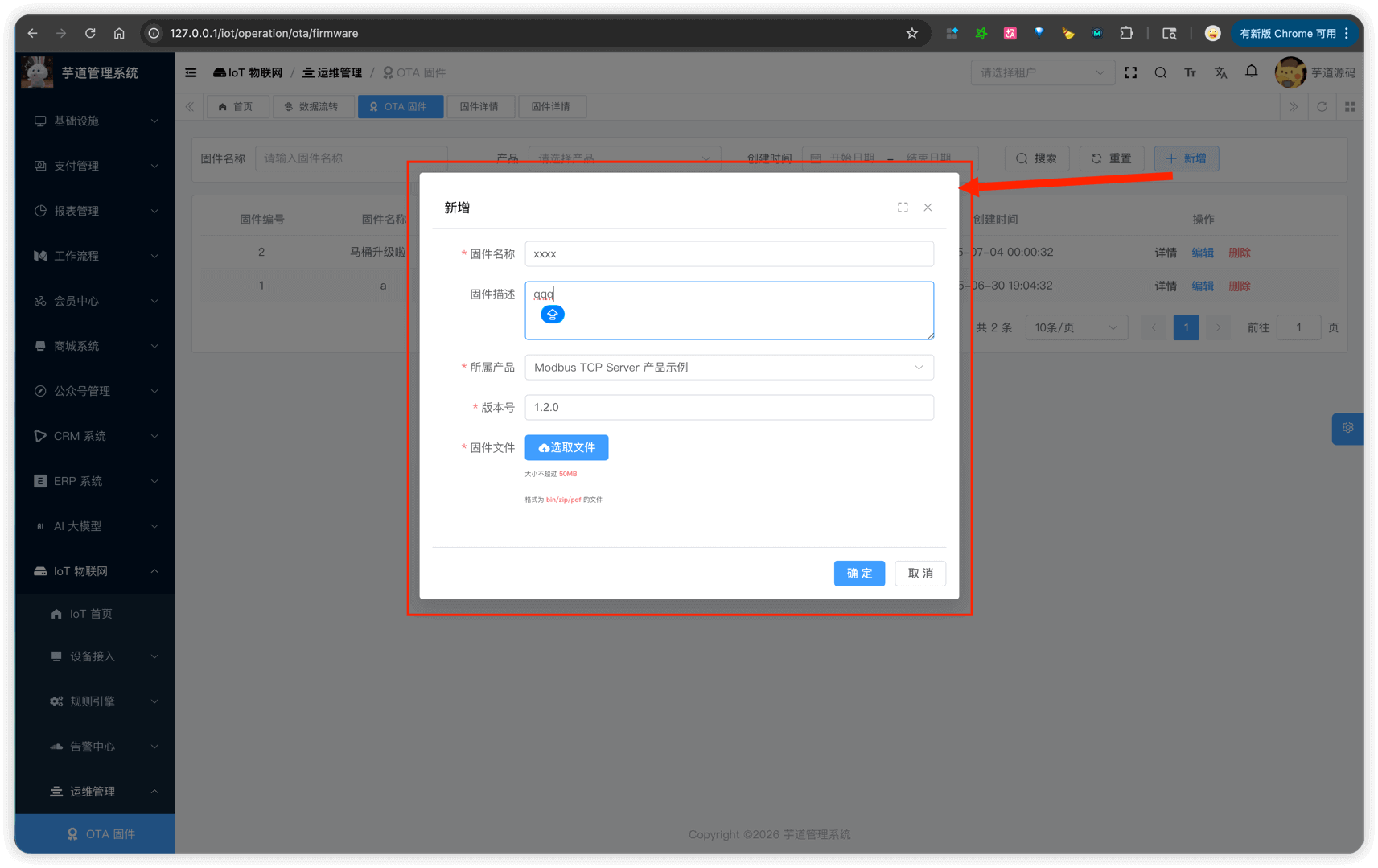

固件管理 - 创建固件

② 编辑固件时，仅可修改固件名称和固件描述，版本号和固件文件为只读展示。

# 1.4 管理后台（详情）

在固件列表点击【详情】按钮，进入固件详情页。

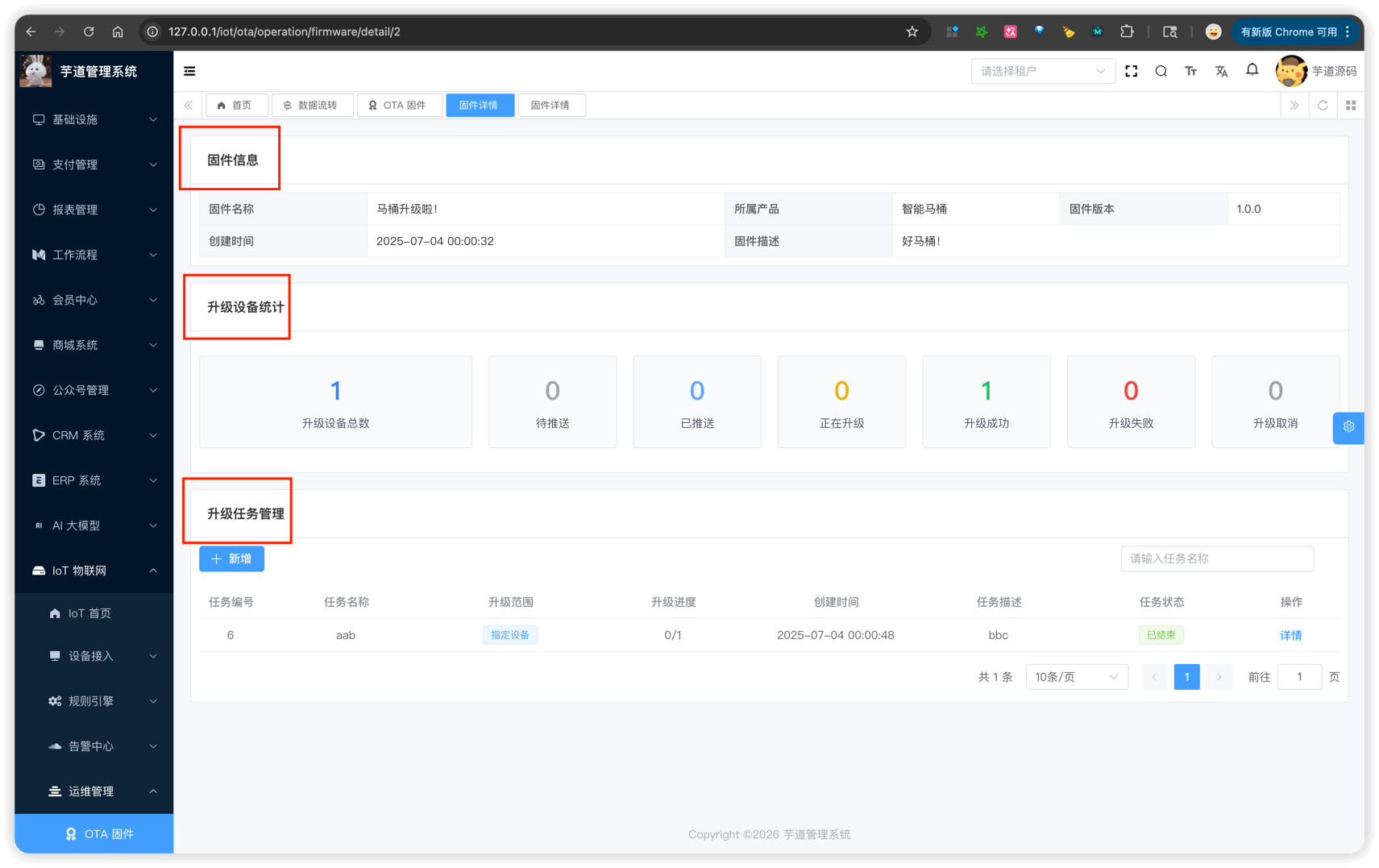

固件管理 - 固件详情

# 2. 升级任务

升级任务，由 IotOtaTaskController 提供接口。每个任务关联一个固件，指定设备升级范围，并跟踪整体升级进度。

# 2.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_ota_task` (
  `id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '任务编号',
  `name` varchar(255) NOT NULL COMMENT '任务名称',
  `description` varchar(1000) DEFAULT NULL COMMENT '任务描述',

  `firmware_id` bigint unsigned NOT NULL COMMENT '固件编号',

  `status` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '任务状态',

  `device_scope` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '设备升级范围',

  `device_total_count` int unsigned NOT NULL DEFAULT '0' COMMENT '设备总数',
  `device_success_count` int unsigned NOT NULL DEFAULT '0' COMMENT '设备成功数量',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT OTA 升级任务表';

① name、description：任务的基本信息。同一固件下，任务名称不允许重复。

② firmware_id：关联的固件编号。

③ status：任务状态，参见 IotOtaTaskStatusEnum 枚举：

状态	说明
进行中	任务正在执行，设备陆续升级中
已结束	所有设备都已完成升级（成功/失败/取消）
已取消	任务被管理员手动取消

④ device_scope：设备升级范围，参见 IotOtaTaskDeviceScopeEnum 枚举：

范围	说明
全部设备	升级该产品下的所有设备
指定设备	仅升级选中的设备

⑤ device_total_count、device_success_count：设备总数和升级成功数量，用于展示升级进度。

# 2.2 管理后台（列表 & 创建）

① 升级任务列表嵌套在固件详情页中，对应前端项目的 @/views/iot/ota/task/OtaTaskList.vue 组件。

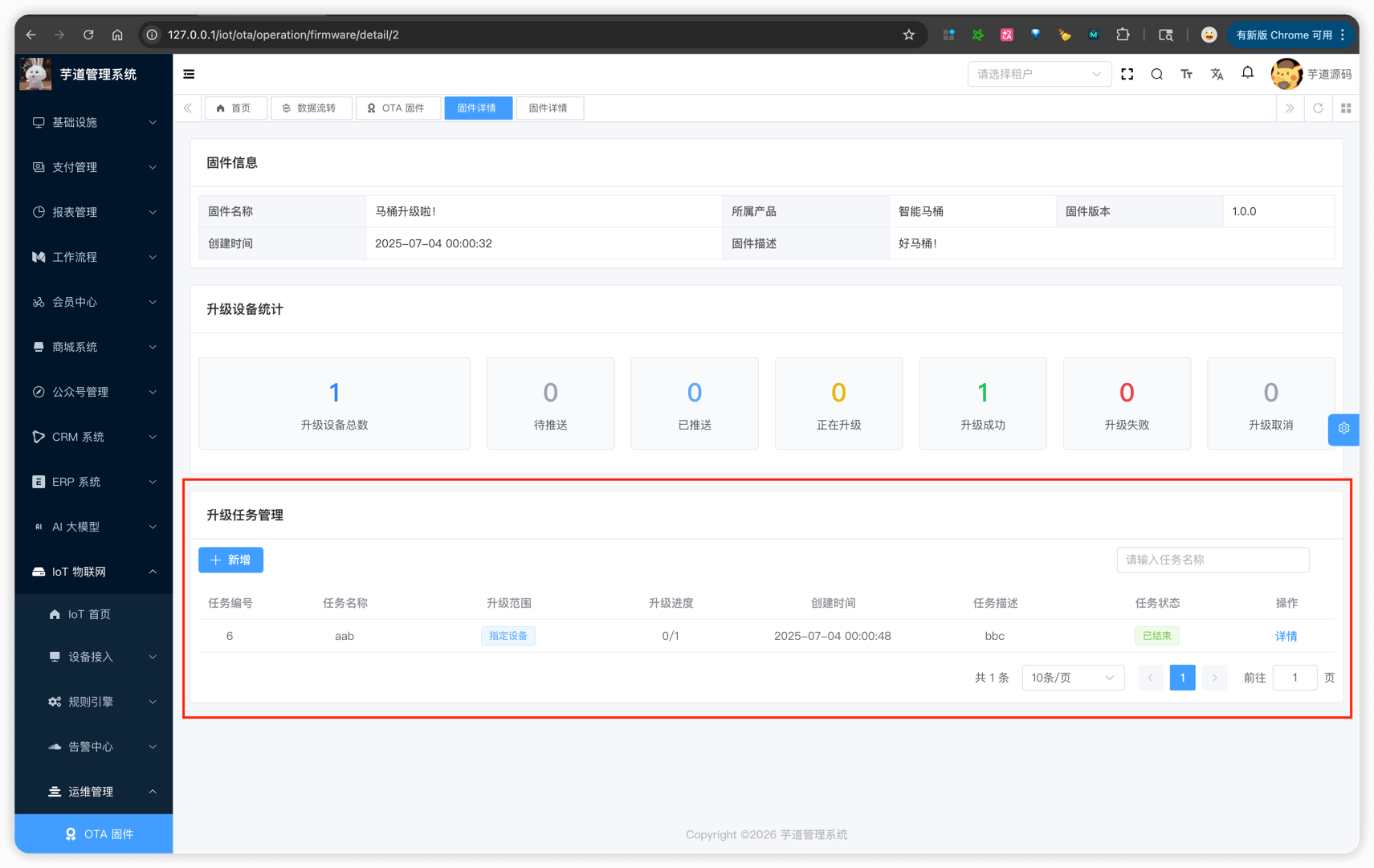

升级任务 - 任务列表

② 点击【新增任务】按钮，弹出创建表单：

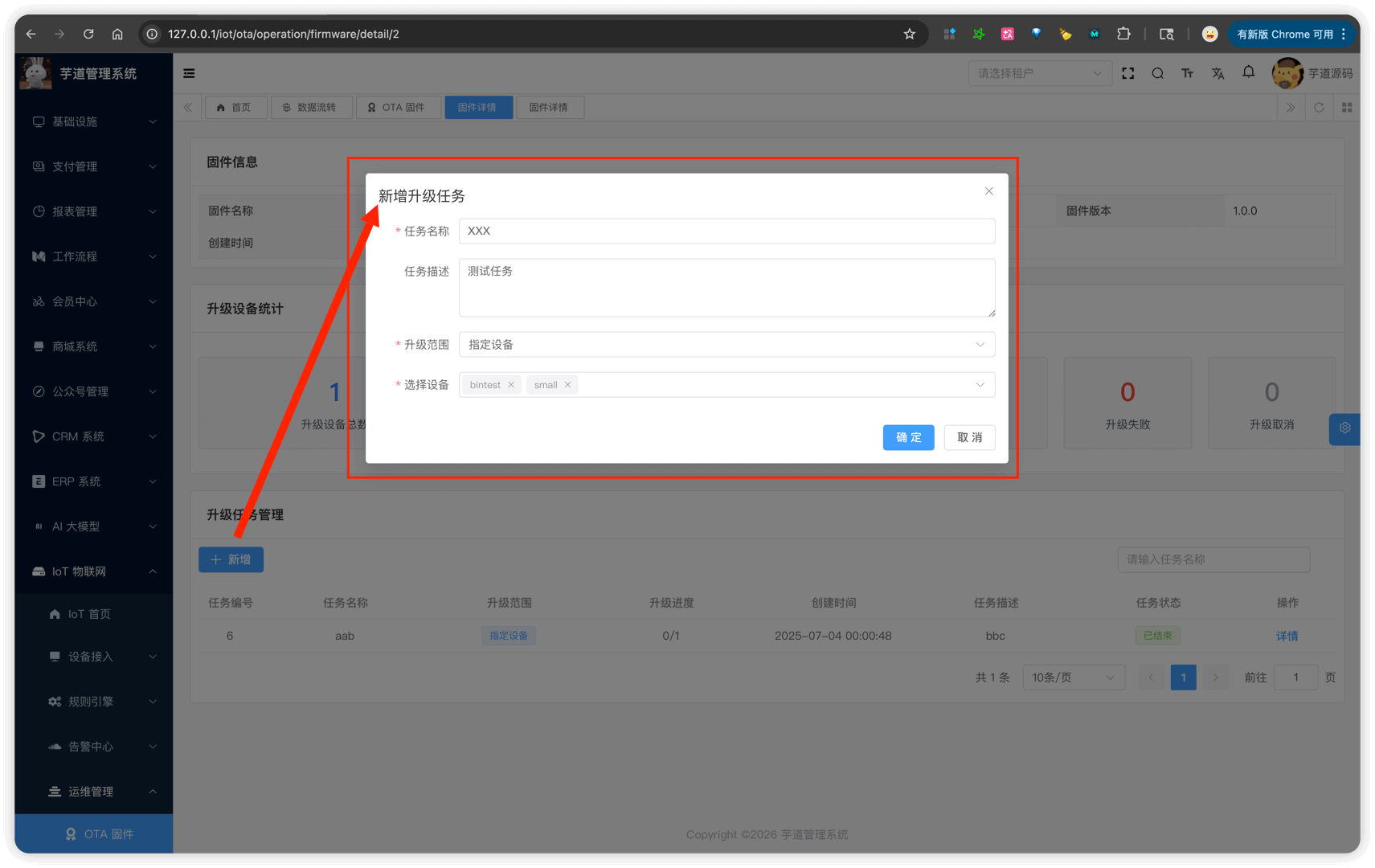

升级任务 - 创建任务

提示：

创建任务时，系统会自动过滤掉已经是目标固件版本的设备，以及正在进行其他升级的设备。如果过滤后没有可升级的设备，创建会失败。

# 2.3 管理后台（详情）

在任务列表点击【详情】按钮，弹出任务详情对话框。

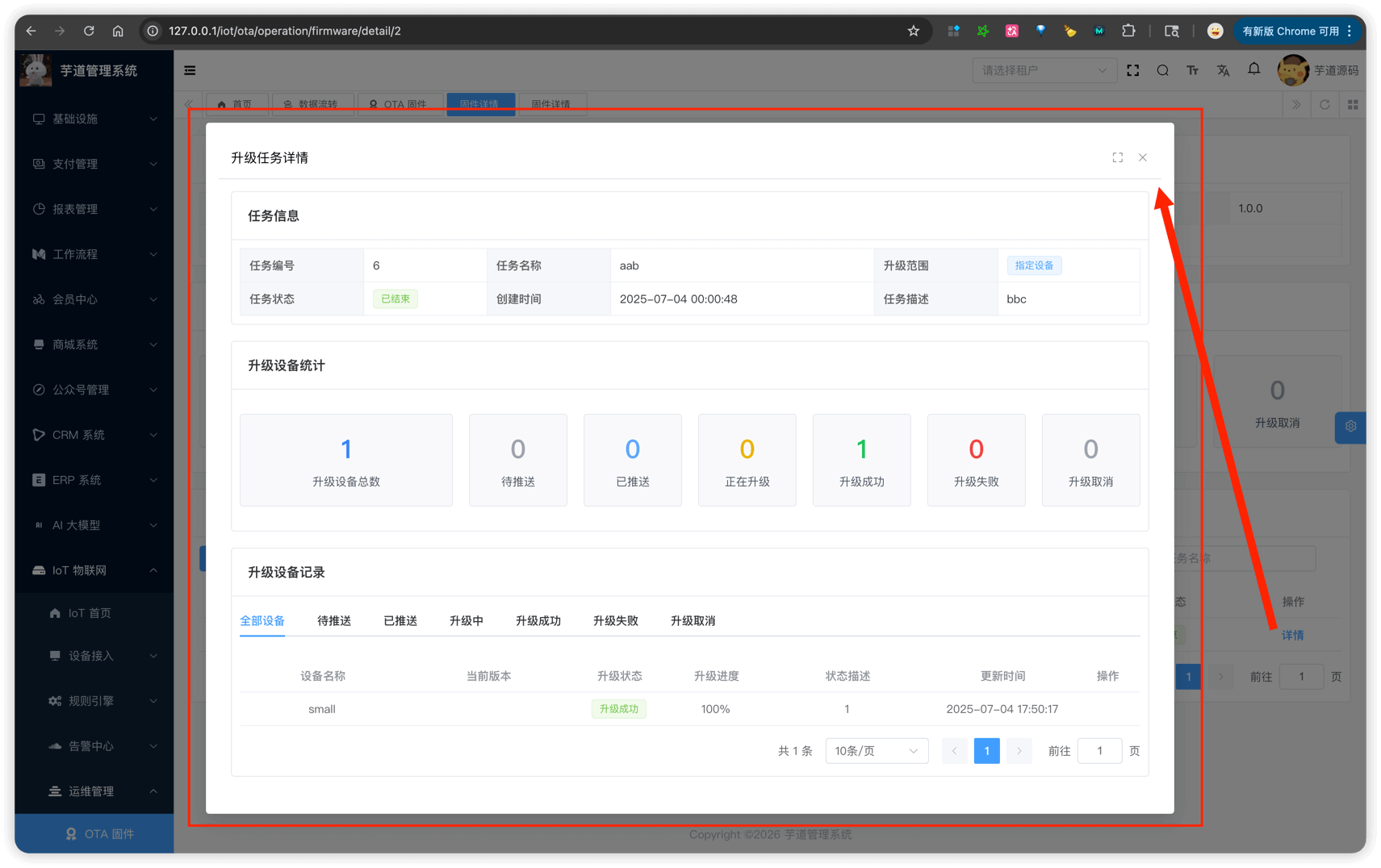

升级任务 - 任务详情

# 3. 升级记录

升级记录，由 IotOtaTaskRecordController 提供接口。每条记录对应一台设备在某个任务中的升级状态。

# 3.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_ota_task_record` (
  `id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '记录编号',

  `firmware_id` bigint unsigned NOT NULL COMMENT '固件编号',
  `task_id` bigint unsigned NOT NULL COMMENT '任务编号',
  `device_id` bigint unsigned NOT NULL COMMENT '设备编号',
  `from_firmware_id` bigint unsigned DEFAULT NULL COMMENT '来源固件编号',

  `status` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '升级状态',

  `progress` tinyint unsigned NOT NULL DEFAULT '0' COMMENT '升级进度（0-100）',
  `description` varchar(500) DEFAULT NULL COMMENT '升级进度描述',

  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT OTA 升级任务记录表';

① firmware_id、task_id、device_id：关联的固件、任务和设备编号。from_firmware_id：设备升级前的固件版本编号，用于记录"从哪个版本升级"。

② status：升级状态，参见 IotOtaTaskRecordStatusEnum 枚举：

状态	说明
待升级	记录已创建，等待推送
已推送	升级消息已推送给设备
升级中	设备正在下载/安装固件
升级成功	设备升级完成
升级失败	设备升级失败
已取消	升级被管理员取消

③ progress：升级进度百分比（0-100），由设备上报更新。description：升级进度描述，记录升级过程中的状态说明。取消时会记录取消原因。

# 3.2 状态流转

设备升级状态的流转路径如下：

待升级 → 已推送 → 升级中 → 升级成功
                      → 升级失败

待升级/已推送/升级中 → 已取消【管理员手动取消】

流转	触发方式	说明
待升级 → 已推送	定时任务自动	IotOtaUpgradeJob 扫描待升级记录，向在线设备推送升级消息
已推送 → 升级中	设备消息回调	设备收到推送后开始下载固件，通过消息回调上报状态
升级中 → 升级成功	设备消息回调	设备升级完成后上报，系统自动更新设备的固件版本号
升级中 → 升级失败	设备消息回调	设备升级失败后上报最终状态
待升级/已推送/升级中 → 已取消	管理员手动取消	管理员在任务进行中，手动取消设备的升级

提示：

当一个任务下的所有设备记录都不再是"进行中"状态（待升级/已推送/升级中）时，任务状态会自动从"进行中"变为"已结束"。

# 4. 设备消息

OTA 升级过程中，平台与设备之间通过消息进行通信。下面以 MQTT 协议为例，说明涉及的两个 Topic：

方向	说明	Method	MQTT Topic	消息格式
平台 → 设备	「4.1 平台推送升级消息」	`thing.ota.upgrade`	`/sys/{productKey}/{deviceName}/thing/ota/upgrade`	IotDeviceOtaUpgradeReqDTO
设备 → 平台	「4.2 设备上报升级进度」	`thing.ota.progress`	`/sys/{productKey}/{deviceName}/thing/ota/progress`	IotDeviceOtaProgressReqDTO

参见 IotDeviceMessageMethodEnum 枚举中的 OTA_UPGRADE 和 OTA_PROGRESS。Topic DTO 位于 yudao-module-iot-core 模块的 core/topic/ota 包下。

# 4.1 平台推送升级消息

平台通过 IotOtaUpgradeJob 定时扫描待升级记录，对在线设备推送升级消息。消息经由平台 → 网关 → MQTT Broker → 设备。

消息的 params 数据结构如下：

{
    "version": "1.0.2",
    "fileUrl": "https://example.com/firmware/v1.0.2.bin",
    "fileSize": 1048576,
    "fileDigestAlgorithm": "MD5",
    "fileDigestValue": "d41d8cd98f00b204e9800998ecf8427e"
}

字段	说明
`version`	目标固件版本号
`fileUrl`	固件文件下载地址
`fileSize`	固件文件大小（字节）
`fileDigestAlgorithm`	文件签名算法（目前为 MD5）
`fileDigestValue`	文件签名值，用于设备端校验固件完整性

# 4.2 设备上报升级进度

设备收到升级消息后，开始下载固件并安装。在升级过程中，设备通过 MQTT → 网关 → 平台上报升级进度。

消息的 params 数据结构如下：

{
    "version": "1.0.2",
    "status": 20,
    "progress": 75,
    "description": "downloading firmware..."
}

字段	说明
`version`	正在升级的固件版本号
`status`	升级状态，参见 IotOtaTaskRecordStatusEnum 枚举
`progress`	升级进度百分比（0-100）
`description`	升级进度描述（可选）

平台收到设备上报的进度消息后，由 IotDeviceMessageServiceImpl 路由到 IotOtaTaskRecordService 的 #updateOtaRecordProgress(...) 方法进行处理：更新升级记录的状态和进度，升级成功时自动更新设备固件版本号，并检查任务是否全部完成。
