物模型配置

# 1. 物模型

# 1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_thing_model` (
  `id` bigint unsigned NOT NULL AUTO_INCREMENT COMMENT '物模型功能编号',
  `name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '功能名称',
  `description` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '功能描述',

  `product_id` bigint unsigned NOT NULL COMMENT '产品ID（关联 IotProductDO 的 id）',
  `product_key` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '产品Key（关联 IotProductDO 的 productKey）',

  `identifier` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '功能标识',

  `type` tinyint unsigned NOT NULL COMMENT '功能类型（1 - 属性，2 - 服务，3 - 事件）',
  `property` json DEFAULT NULL COMMENT '属性（存储 ThingModelProperty 的 JSON 数据）',
  `event` json DEFAULT NULL COMMENT '事件（存储 ThingModelEvent 的 JSON 数据）',
  `service` json DEFAULT NULL COMMENT '服务（存储服务的 JSON 数据）',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_product_id` (`product_id`) USING BTREE,
  KEY `idx_product_key` (`product_key`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=124 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT 产品物模型功能表';

① name、description 等字段为物模型的基本信息，主要用于展示。

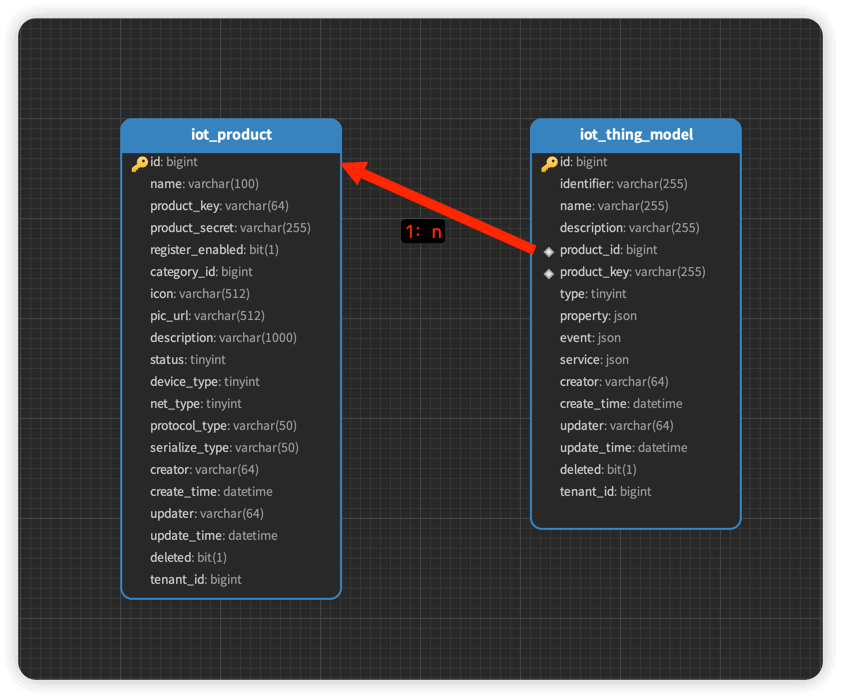

② product_id 为产品 ID，关联 iot_product 表的 id 字段。product_key 为冗余存储的产品标识。

注意：产品发布后（status 为已发布），不允许创建、修改或删除物模型。具体可见 IotThingModelServiceImpl 的 #validateProductStatus(...) 方法。

③ identifier 为功能标识，在同一产品内唯一。它是设备上报数据和平台下发指令时使用的标识符，例如 temperature、switch 等。

另外，系统内置了一些保留标识符（如 set、get、post、property、event、time、value），不允许使用。具体可见 IotThingModelServiceImpl 的 #validateIdentifierUnique(...) 方法。

④ type 为功能类型，参见 IotThingModelTypeEnum 枚举。根据功能类型的不同，分别使用 property、service、event 字段存储具体定义（JSON 格式）。

property 为属性定义，对应 ThingModelProperty 类
event 为事件定义，对应 ThingModelEvent 类
service 为服务定义，对应 ThingModelService 类

# 1.2 管理后台（列表）

物模型的管理入口，在产品详情页的「功能定义」Tab 中，对应前端项目的 @/views/iot/thingmodel 目录。

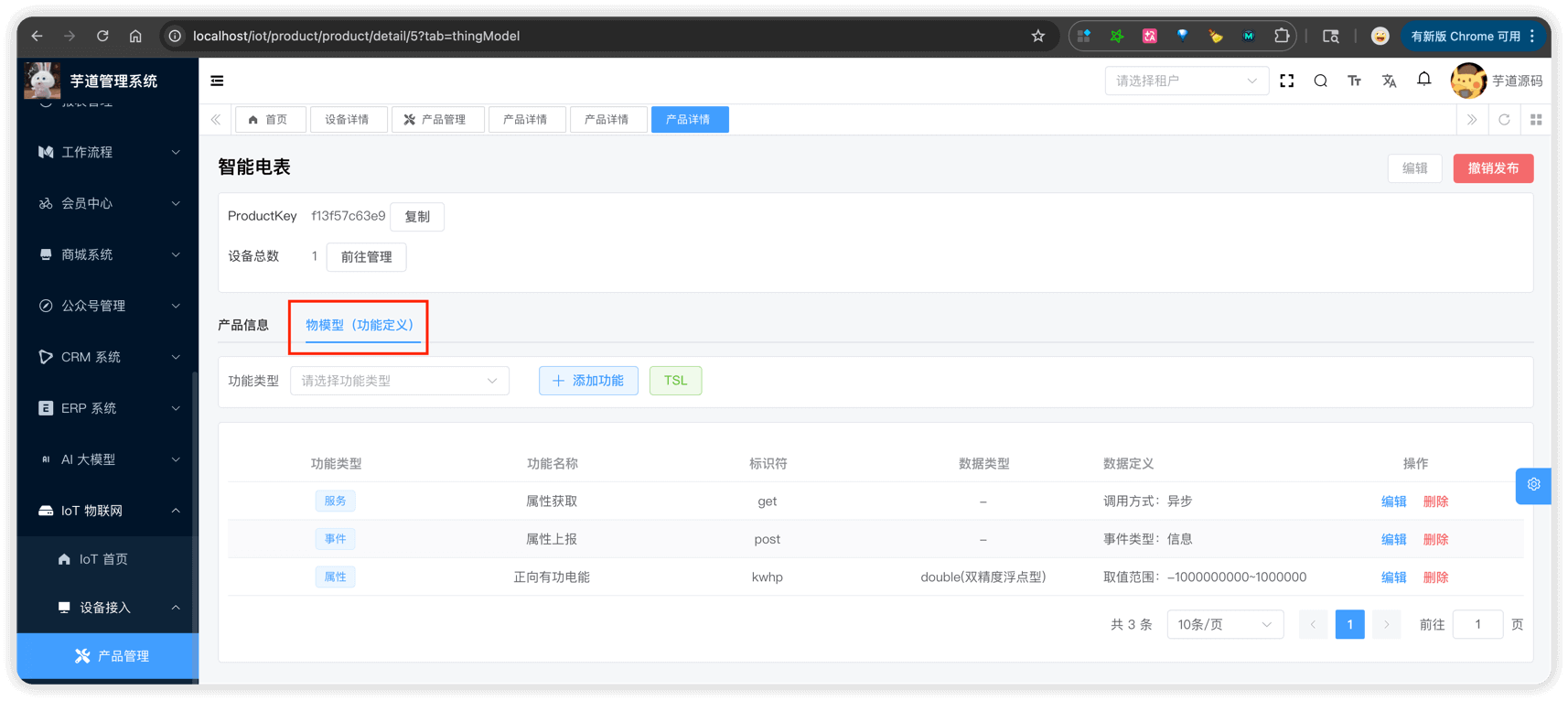

管理后台 - 物模型列表

由 IotThingModelController 的 #getThingModelListByProductId(...) 方法提供，展示当前产品下的所有功能定义，包括功能类型（属性/服务/事件）、功能名称、标识符、数据类型等信息。

# 1.3 管理后台（创建/更新）

点击【添加功能】按钮，弹出新增功能对话框。首先选择功能类型（属性、服务、事件），然后根据类型填写相应的配置。

# 1.3.1 Property 属性

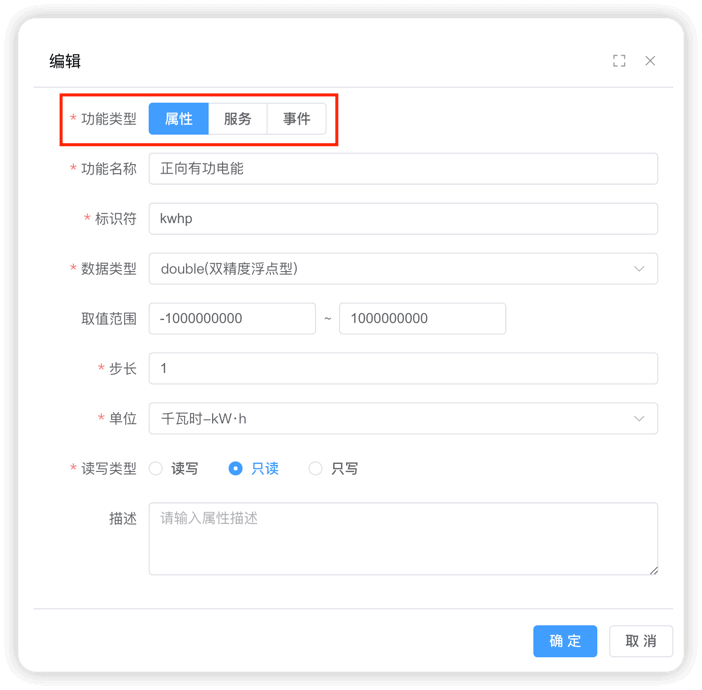

管理后台 - 新增属性

# 1.3.2 Service 服务

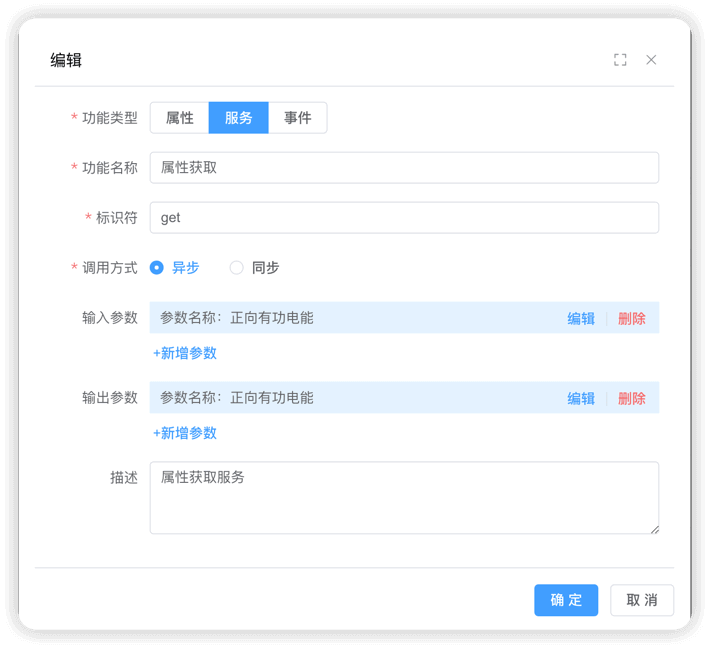

管理后台 - 新增服务

# 1.3.3 Event 事件

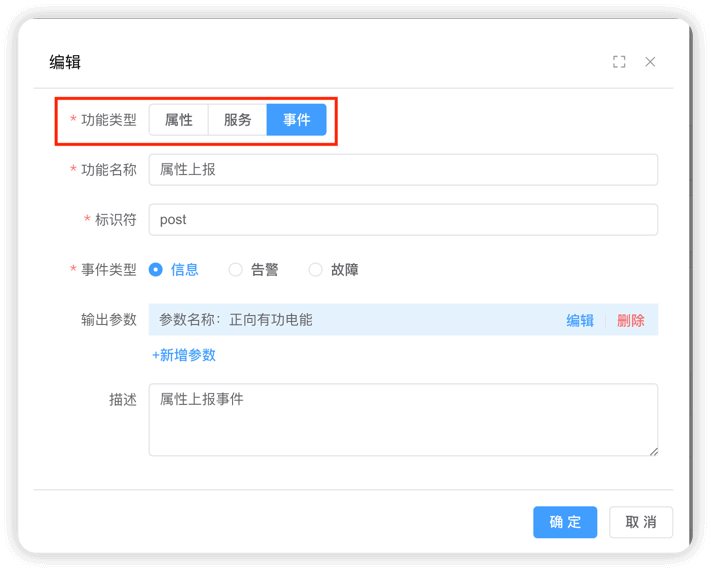

管理后台 - 新增事件

# 1.4 管理后台（TSL）

点击【查看 TSL】按钮，可以查看当前产品的物模型 TSL（Thing Specification Language）文档，即物模型的 JSON 描述文件。

管理后台 - TSL 查看

由 IotThingModelController 的 #getThingModelTsl(...) 方法提供。TSL 文档以 JSON 格式展示产品的完整物模型定义，包括所有属性、服务、事件的详细信息，可以用于设备端开发时参考。

# 1.5 管理后台（发布）

物模型配置完成后，点击【发布】按钮，将产品状态从「开发中」变更为「已发布」。

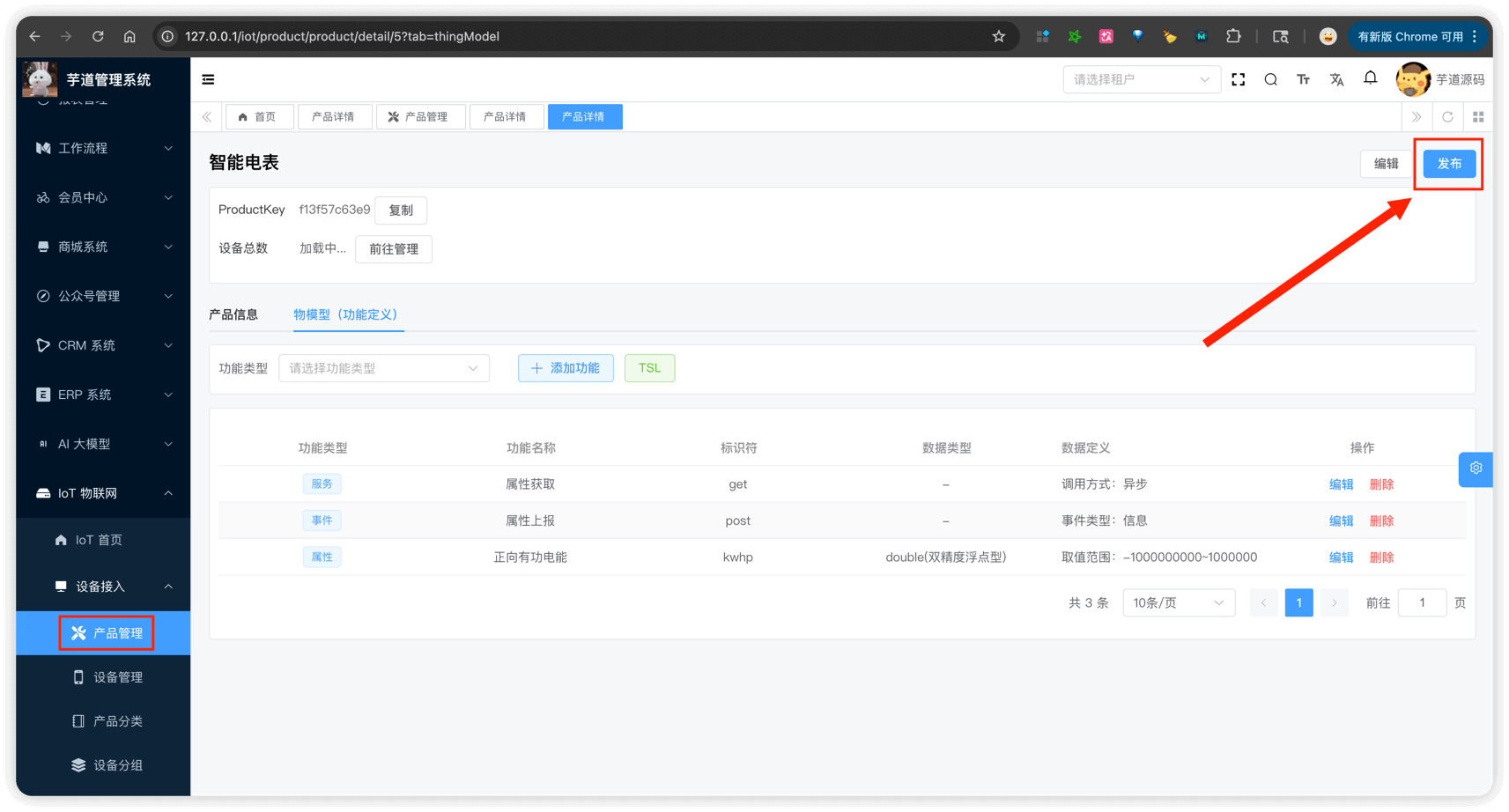

管理后台 - 产品发布

由 IotProductController 的 #updateProductStatus(...) 方法提供。发布时，系统会自动根据产品的属性类物模型，在 TDengine 中创建或更新对应的超级表（product_property_{productId}），用于存储设备上报的属性数据。具体可见 IotDevicePropertyServiceImpl 的 #defineDevicePropertyData(...) 方法。

注意：产品发布后，不允许创建、修改或删除物模型。需要先「撤销发布」回到开发中状态，才能继续编辑物模型。
