服务监控
系统使用 Spring Boot Admin 和 SkyWalking 实现后端服务的监控。
# 1. Spring Boot Admin
阅读 《芋道 Spring Boot 监控工具 Admin 入门》 (opens new window) 文章,入门 Spring Boot Admin。
注意,Spring Boot Admin 是内嵌在 yudao-infra-server
服务中,无需单独启动。
# 1.1 如何配置?
① 【开启 Spring Boot Admin Client 客户端】修改 yudao-spring-boot-starter-monitor
模块的 pom.xml
依赖,将如下依赖打开(去掉 <optional>true</optional>
部分):
<dependency>
<groupId>de.codecentric</groupId>
<artifactId>spring-boot-admin-starter-client</artifactId> <!-- 实现 Spring Boot Admin Client 客户端 -->
</dependency>
② 【开启 Spring Boot Admin Server 服务端】修改 yudao-module-infra-server
服务的 pom.xml
依赖,将如下依赖打开(去掉 <optional>true</optional>
部分):
<dependency>
<groupId>de.codecentric</groupId>
<artifactId>spring-boot-admin-starter-server</artifactId> <!-- 实现 Spring Boot Admin Server 服务端 -->
<optional>true</optional>
</dependency>
之后,使用 IDEA 刷新下 Maven 依赖!!!
# 1.2 如何使用?
① 访问 http://127.0.0.1:48080/admin/applications (opens new window) 地址,可以在 Spring Boot Admin 中,查看到应用与实例的列表。如下图所示:
② 点击 yudao-server
应用,再点击实例,可以查看到该实例的细节信息。如下图所示:
③ 点击 [日志 -> 日志文件] 菜单,查看该示例的日志内容。如下图所示:
点击 [日志 -> 日志文件] 菜单,可动态修改 Logger 的日志级别,方便排查线上的某些 BUG。如下图所示:
补充说明:也可以通过前端的 [基础设施 -> 监控中心 -> Java 监控] 菜单。
前端 [基础设施 -> 监控中心 -> Java 监控] 菜单,通过 iframe 内嵌后端 /admin/applications
路径。
如果你想自定义地址,可以前往 [基础设置 -> 配置管理] 菜单,设置 key 为 url.spring-boot-admin
配置项。
# 1.3 常见问题?
# 1.3.1 如何开启登录?
生产环境下,建议 Spring Boot Admin 开启“安全认证”的功能,避免出现安全事故。
由于项目本身已经使用 Spring Security 做安全认证,再额外配置 Spring Boot Admin 的“安全认证”有点麻烦。我自己是拓展 Spring Security 解决,预计需要改 2-3 个类 (opens new window),不是很建议。
那么怎么办呢?可以参考 《芋道 Spring Boot 监控工具 Admin 入门》 (opens new window) 文档,额外搭建一个 Spring Boot Admin 进程,然后项目接入它使用!
# 1.3.2 prod 生产环境下,后端部署多个 JVM 进程时,spring.boot.admin.client.url 填写哪个 IP?
- 第一步,在 Nginx 中配置
/admin
路径,转发到多个 JVM 的 IP 上,使用backup
(opens new window) 参数实现主备。注意,该转发只允许内网访问,避免安全问题!!! - 第二步,设置
spring.boot.admin.client.url
配置项,为 Nginx 的内置 IP/admin
地址。
# 1.3.3 Spring Boot Admin Server 是否可以独立?
确实,也是非常推荐 Spring Boot Admin Server 的。推荐阅读 《芋道 Spring Boot 监控工具 Admin 入门》 (opens new window) 文章,单独搭建 Spring Boot Admin Server 服务端。
然后,参考「1.3.2」问题,将 spring.boot.admin.client.url
配置项,为 Spring Boot Admin Server 的地址即可。
当然,原本项目只需要引入 spring-boot-admin-starter-client
依赖,不用引入 spring-boot-admin-starter-server
依赖!!!
# 1.3.4 Spring Boot Admin 存在 CORS 跨域问题!
如果使用 http://127.0.0.1:48080/admin/applications (opens new window) 访问时,它会存在跨域问题,类似 https://wx.zsxq.com/dweb2/index/topic_detail/1522481281485252 (opens new window) 反馈。
目前的解决方案,使用 http://127.0.0.1:48082/admin/applications (opens new window) 替代,不经过 Spring Cloud Gateway 转发。
未来的解决方案,可能会考虑把 Spring Boot Admin 从 infra
服务独立出去,作为一个纯粹的监控服务。
产生的原因是,在访问 infra
服务的 admin/instances/6af44c477baf/actuator/metrics
时,会返回多个 Access-Control-Allow-Origin
头,导致浏览器报 has been blocked by CORS policy: The 'Access-Control-Allow-Origin' header contains multiple values
错误。
进一步分析,因为 Spring Boot Admin 在 infra
服务中,它自己有跨域处理,然后请求别的 system
等服务获取监控数据的时候,又做了一次跨域处理,导致重复了!!!
# 2. SkyWalking
阅读 《芋道 SkyWalking 极简入门》 (opens new window) 文章,入门 SkyWalking。
注意,SkyWalking 需要单独启动,预计需要 4 核 8G 的硬件资源。
# 2.1 如何配置?
① 修改 yudao-spring-boot-starter-monitor
模块的 pom.xml
依赖,将如下依赖打开(去掉 <optional>true</optional>
部分):
<!-- 监控相关 -->
<dependency>
<groupId>io.opentracing</groupId>
<artifactId>opentracing-util</artifactId>
</dependency>
<dependency>
<groupId>org.apache.skywalking</groupId>
<artifactId>apm-toolkit-trace</artifactId>
</dependency>
<dependency>
<groupId>org.apache.skywalking</groupId>
<artifactId>apm-toolkit-logback-1.x</artifactId>
</dependency>
<dependency>
<groupId>org.apache.skywalking</groupId>
<artifactId>apm-toolkit-opentracing</artifactId>
</dependency>

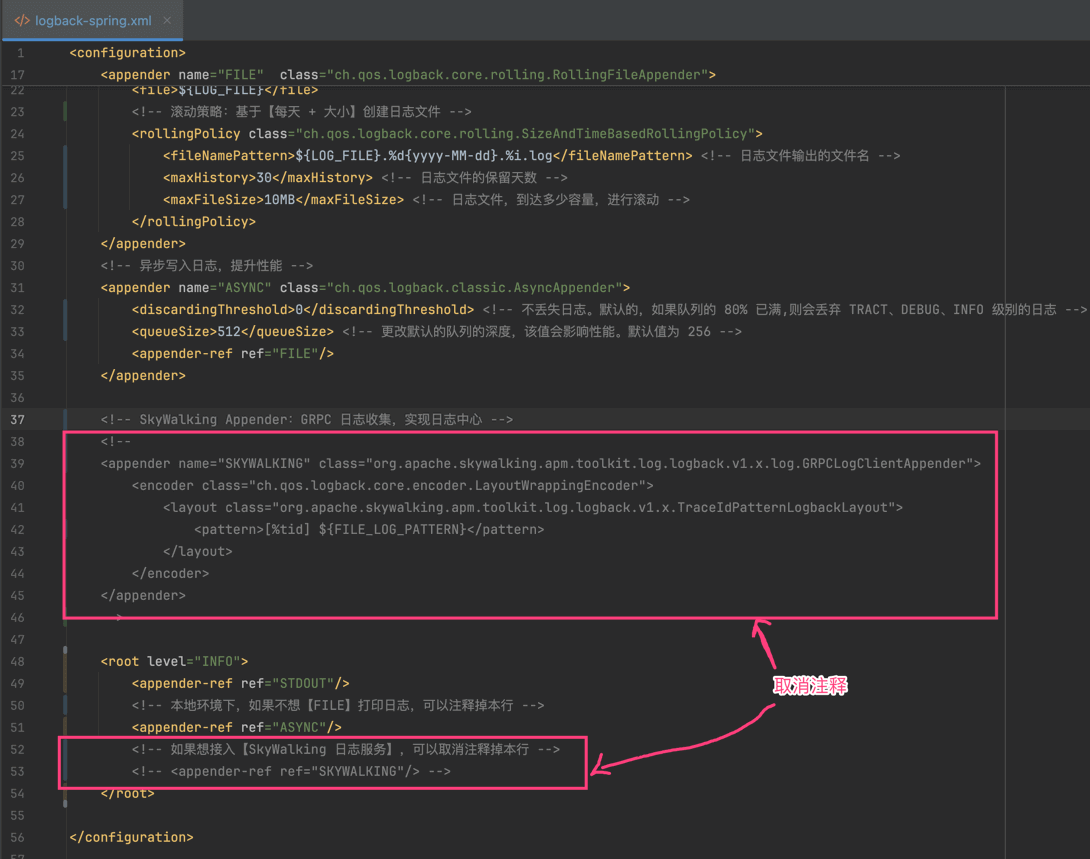

② 修改所有 logback-spring.xml
日志配置中,添加 SkyWalking 收集日志的 appender 配置。如下图所示:
【可选】补充说明:
默认情况下,控制台 STDOUT
和 FILE
的 Appender 日志输出,是不带 tid
链路追踪编号。
可以参考 SKYWALKING
Appender 的 encoder
部分的配置,添加上 LayoutWrappingEncoder、TraceIdPatternLogbackLayout 部分,就是如下:
<encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
<layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
<pattern>[%tid] ${FILE_LOG_PATTERN}</pattern>
</layout>
</encoder>
<pattern>
里面的重点是[%tid]
部分,并且要写对CONSOLE_LOG_PATTERN
或FILE_LOG_PATTERN
噢!!!
③ 修改 SkyWalking 在前端项目的 [基础设施 -> 监控中心 -> 链路追踪] 对应的 skywaling/index.vue
(opens new window) 文件,调整为你 SkyWalking 的访问地址。如下图所示:
# 2.2 如何使用?
① 点击 [基础设施 -> 监控中心 -> 链路追踪] 菜单,可以看到 SkyWalking 提供的链路追踪。如下图所示:
② 点击 yudao-server
服务,查看该服务的监控信息。如下图所示:
补充说明:
前端 [基础设施 -> 监控中心 -> 链路追踪] 菜单,通过 iframe 内嵌 http://skywalking.iocoder.cn
路径。
如果你想自定义地址,可以前往 [基础设置 -> 配置管理] 菜单,设置 key 为 url.skywalking
配置项。
# 3. 更多监控系统
# 3.1 Prometheus
参见 《芋道 Prometheus + Grafana + Alertmanager 极简入门 》 (opens new window) 文章。
注意,修改项目的 yudao-spring-boot-starter-monitor
模块的 pom.xml
依赖,将如下依赖打开(去掉 <optional>true</optional>
部分):
<!-- Micrometer 对 Prometheus 的支持 -->
<dependency>
<groupId>io.micrometer</groupId>
<artifactId>micrometer-registry-prometheus</artifactId>
<optional>true</optional>
</dependency>
# 3.2 ELK
参见 芋道 ELK(Elasticsearch + Logstash + Kibana) 极简入门 (opens new window) 文章。
