通话提供实时音视频能力：私聊一对一、群聊多人，支持语音、视频与共享屏幕。通话模块由 yudao-module-im 后端模块的 rtc 包实现，用户侧前端在 @/views/im/home 的通话组件里。

本篇是「手册 + 原理」合篇：通话的「怎么用」很薄（发起 / 接听 / 挂断 + 通话记录），「怎么实现」（状态机、LiveKit 接入、信令与兜底）才是主体，所以一起讲。

信令走 IM，媒体走 LiveKit

芋道 IM 不自己传音视频流，而是外接开源 SFU LiveKit (opens new window)：呼叫、接听、挂断等信令通过 IM 的 WebSocket 走，真正的音视频媒体流由客户端直连 LiveKit 房间。所以 RTC 是一个相对独立的子系统，不与文本消息的推送管线交织。

为什么选 LiveKit：自研 SFU（音视频选择性转发、级联、拥塞控制）成本极高，而 LiveKit 是开源、可自托管的 WebRTC SFU，提供成熟的多端 SDK（Web / 移动 / 桌面）、服务端 token 鉴权与房间事件 webhook，接入快、生态活跃；OpenAI 的实时语音（Realtime API / ChatGPT 语音）等方案也基于它，可靠性经过验证。芋道 IM 只负责「信令 + 业务状态」，把媒体面整体交给 LiveKit。

本文涉及通话记录表 im_rtc_call、通话参与者表 im_rtc_participant：一通通话一条主记录（im_rtc_call），通话里每个参与者一条明细（im_rtc_participant），通过 room（业务通话编号）关联。

• 通话记录：一通通话的主信息，含会话类型、媒体类型、发起人、状态、结束原因、各阶段时间。
• 通话参与者：通话中每个人的明细，含角色、参与状态、被邀请 / 接听 / 离开时间。

1. 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

1.1 通话记录

通话记录，用户侧由 ImRtcCallController 提供接口（/im/rtc）。

CREATE TABLE `im_rtc_call` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `room` varchar(64) NOT NULL COMMENT '业务通话编号',
  `conversation_type` tinyint NOT NULL COMMENT '会话类型（1=私聊，2=群聊）',
  `media_type` tinyint NOT NULL COMMENT '媒体类型（1=语音，2=视频）',
  `inviter_user_id` bigint NOT NULL COMMENT '发起人用户编号',
  `group_id` bigint DEFAULT NULL COMMENT '群编号（群通话时）',

  `status` tinyint NOT NULL COMMENT '通话状态',
  `end_reason` tinyint DEFAULT NULL COMMENT '结束原因',

  `start_time` datetime NOT NULL COMMENT '发起时间',
  `accept_time` datetime DEFAULT NULL COMMENT '接通时间',
  `end_time` datetime DEFAULT NULL COMMENT '结束时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_room` (`room`)
) ENGINE=InnoDB COMMENT='IM 通话记录表';

① room 业务通话编号，全局唯一，是一通通话的稳定标识，也是 LiveKit 的房间名。

② conversation_type 私聊 / 群聊；media_type 语音 / 视频（枚举 ImRtcCallMediaTypeEnum）；共享屏幕是视频通话里的一路屏幕轨道，不单独占媒体类型。group_id 仅群通话有值。

③ status 通话状态、end_reason 结束原因，见 §2 状态机；start_time / accept_time / end_time 分别是发起 / 接通 / 结束时间，通话时长 = end_time - accept_time。

1.2 通话参与者

CREATE TABLE `im_rtc_participant` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `call_id` bigint NOT NULL COMMENT '通话编号',
  `room` varchar(64) NOT NULL COMMENT '业务通话编号',
  `user_id` bigint NOT NULL COMMENT '参与者用户编号',

  `role` tinyint NOT NULL COMMENT '参与角色',
  `status` tinyint NOT NULL COMMENT '参与状态',

  `invite_time` datetime NOT NULL COMMENT '被邀请时间',
  `accept_time` datetime DEFAULT NULL COMMENT '接听时间',
  `leave_time` datetime DEFAULT NULL COMMENT '离开时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_room_user` (`room`, `user_id`)
) ENGINE=InnoDB COMMENT='IM 通话参与者表';

① call_id / room 关联通话，唯一键 (room, user_id) 保证一通通话里一个人一条明细。

② role 参与角色，枚举 ImRtcParticipantRoleEnum（1=发起人，2=被邀请者，3=主动加入者；主动加入仅群通话——旁观者点「N 人正在通话」胶囊条加入）。

③ status 参与状态，见 §2.2。

2. 通话状态机

通话有两套互相配合的状态机：主表 im_rtc_call.status（整通通话）与明细 im_rtc_participant.status（每个人）。

2.1 通话状态

枚举 ImRtcCallStatusEnum：

状态值	枚举	说明	可执行操作
10	CREATED	已创建（私聊等被叫接听；群聊发起人已进房）	接听、拒绝、取消、加入
20	RUNNING	进行中（首个非发起人接通后）	离开、追加邀请
30	ENDED	已结束	—

通话状态流转

createCall ──→ 创建(10) ──首个被叫接听──→ 进行中(20) ──任一方挂断/最后一人离开──→ 已结束(30)
                  │
                  └──无人接听 / 主叫取消 / 全部拒绝──→ 已结束(30)

• 发起（createCall）：落 im_rtc_call（CREATED）+ 参与者明细（发起人 JOINED、被叫 INVITING），并推来电信令。
• 接听（acceptCall）：被叫接通，首个接通把通话推进到 RUNNING。
• 拒绝 / 取消（rejectCall / cancelCall）：接通前，被叫拒接或主叫取消。
• 离开（leaveCall）：接通后挂断；最后一人离开则通话 ENDED。
• 追加邀请 / 加入（inviteCall / joinCall）：仅群通话，通话中拉人或旁观者主动加入。

2.2 参与者状态

枚举 ImRtcParticipantStatusEnum：

状态值	枚举	说明
10	INVITING	邀请中（已发出 invite，等响应）
20	JOINED	已加入（已进 LiveKit 房间）
30	REJECTED	已拒绝（接通前点拒接）
40	NO_ANSWER	未应答（通话结束仍未接）
50	LEFT	已离开（接通后挂断 / 兜底）

通话结束时，所有参与者明细必收敛到 LEFT / REJECTED / NO_ANSWER 三个终态之一。

2.3 结束原因

通话结束时按场景写 end_reason（枚举 ImRtcCallEndReasonEnum），并据此生成通话历史消息文案：

值	原因	场景
1	通话结束	接通后任一方主动挂断
2	已拒绝	被叫接通前点拒接
3	已取消	主叫接通前主动取消
4	无人接听	振铃超时未接通（参与者超时 Job 触发）
5	对方正忙	私聊呼叫时对方在另一通话
9	通话异常	网络中断、设备失败等

3. 通话流程与 LiveKit

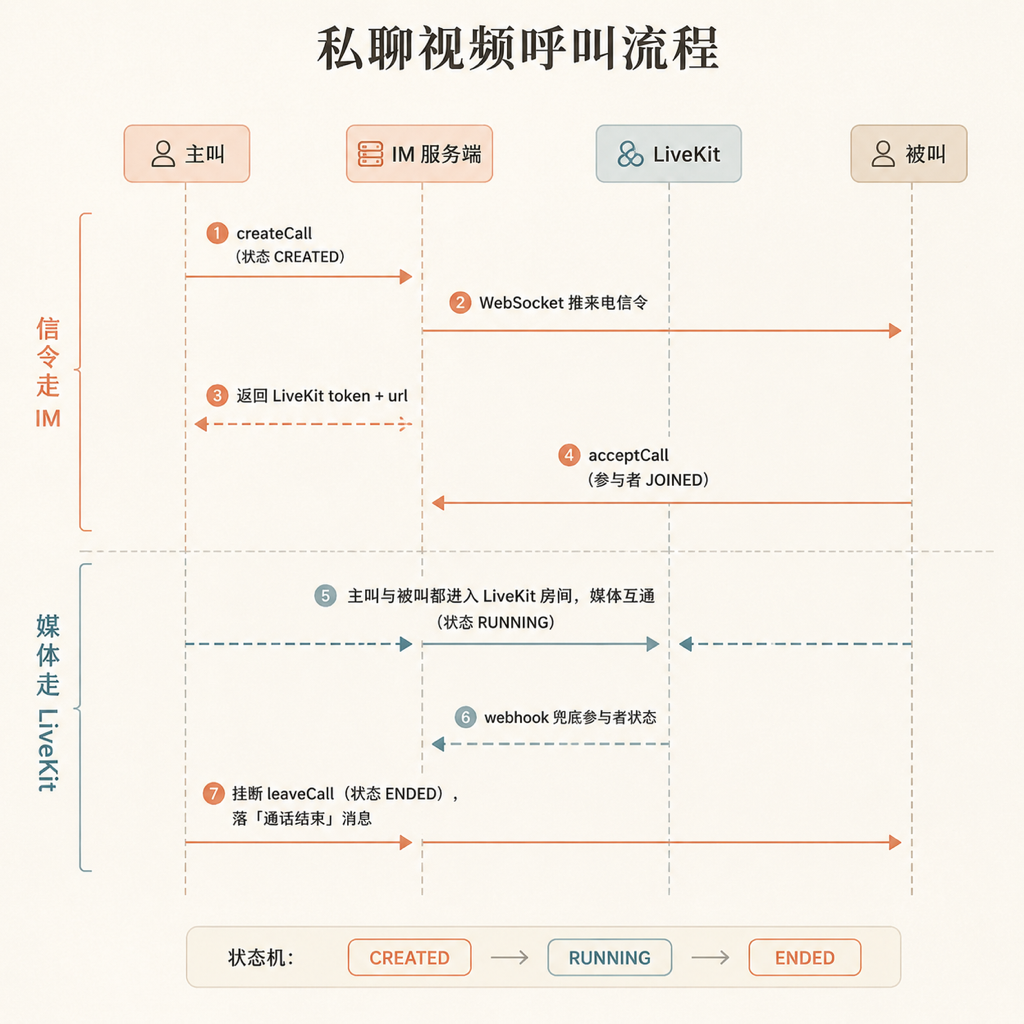

以私聊视频呼叫为例，端到端时序如下：

几个关键点：

• Token 签发：buildCallRespVO 在 invite / join / accept 时按当前用户签 LiveKit token（signCallToken）并下发 livekitUrl；通话已结束（ENDED）则不签发，前端据此判定「通话已结束」。
• Webhook 兜底：LiveKit 的 participant_joined / participant_left 回调（由 ImRtcLiveKitController 接收）会兜底纠正参与者状态，防止客户端异常退出导致状态卡住。
• 振铃超时：被叫长时间不接，由后端超时 Job 把参与者置 NO_ANSWER、通话置 ENDED（end_reason=无人接听）；前端 RUNNING 端也会调 noAnswerCallCheck 兜底触发。
• 通话信令不入库：来电 / 参与者加入离开等信令（ImContentTypeEnum 的 1601 / 1602 / 1603）仅 WebSocket 推送、不入库；只有「通话开始」「通话结束」（1610 / 1611）入消息流，用于在聊天里渲染通话记录气泡 / 提示。信令推送机制详见 《WebSocket 实时推送与离线消息》。

4. 用户侧

4.1 私聊通话（一对一）

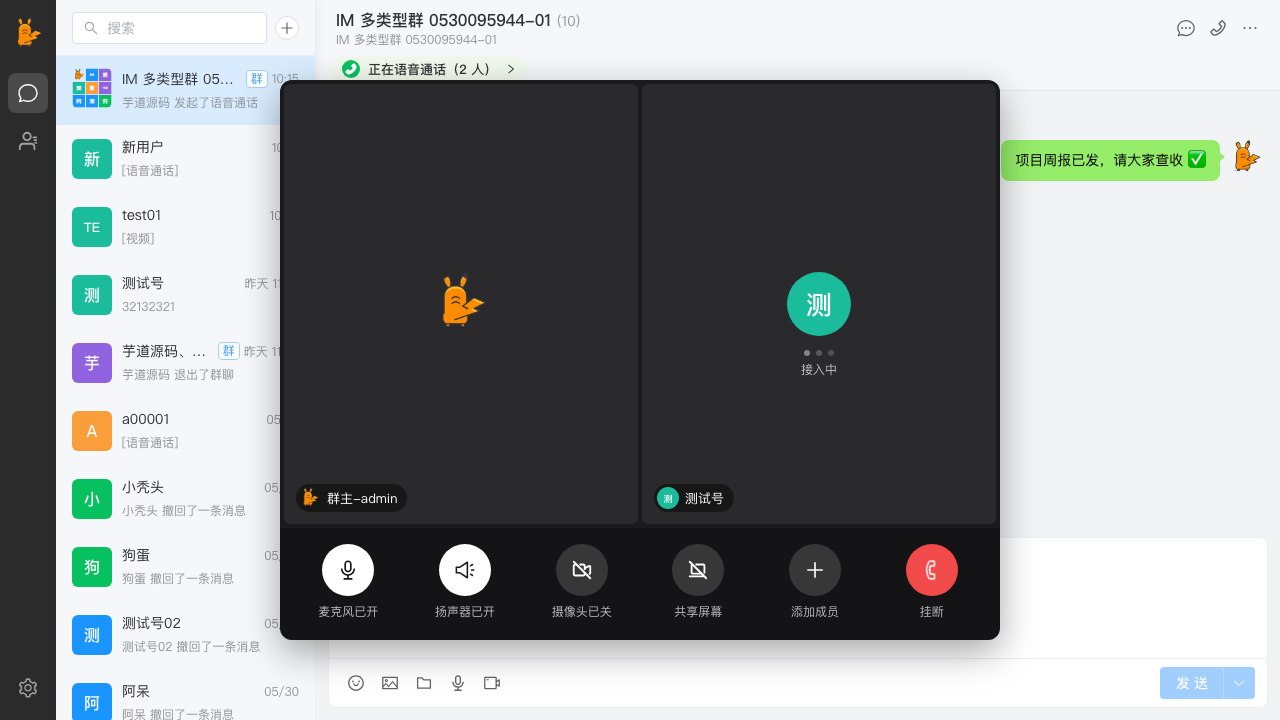

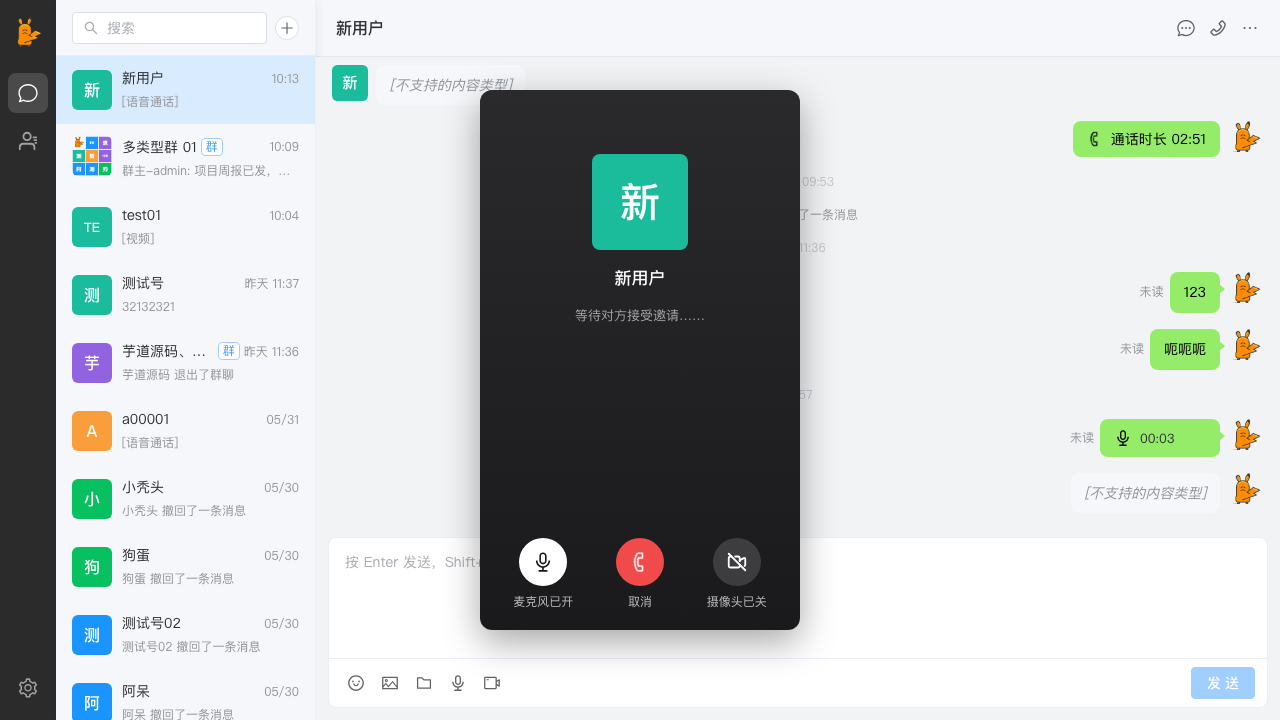

在好友资料卡或私聊会话里点「语音通话 / 视频通话」发起，对端收到来电后可接听 / 拒绝；接通后进入音视频窗口，可静音、开关摄像头、共享屏幕（视频通话中开启屏幕共享轨道）、挂断。

4.2 群聊通话（多人）

在群里发起多人通话、勾选成员邀请，通话中还可继续追加邀请（inviteCall）。群里正在进行的通话会在群顶部显示「N 人正在通话」胶囊条（getActiveCall），旁观成员点击即可加入（joinCall）。

4.3 通话记录

无论私聊还是群聊，通话结束后都会在聊天里留下一条记录（如「通话时长 02:51」「已取消」「无人接听」），由 RTC_CALL_START / RTC_CALL_END 两条消息在聊天流里渲染。

5. 运营侧

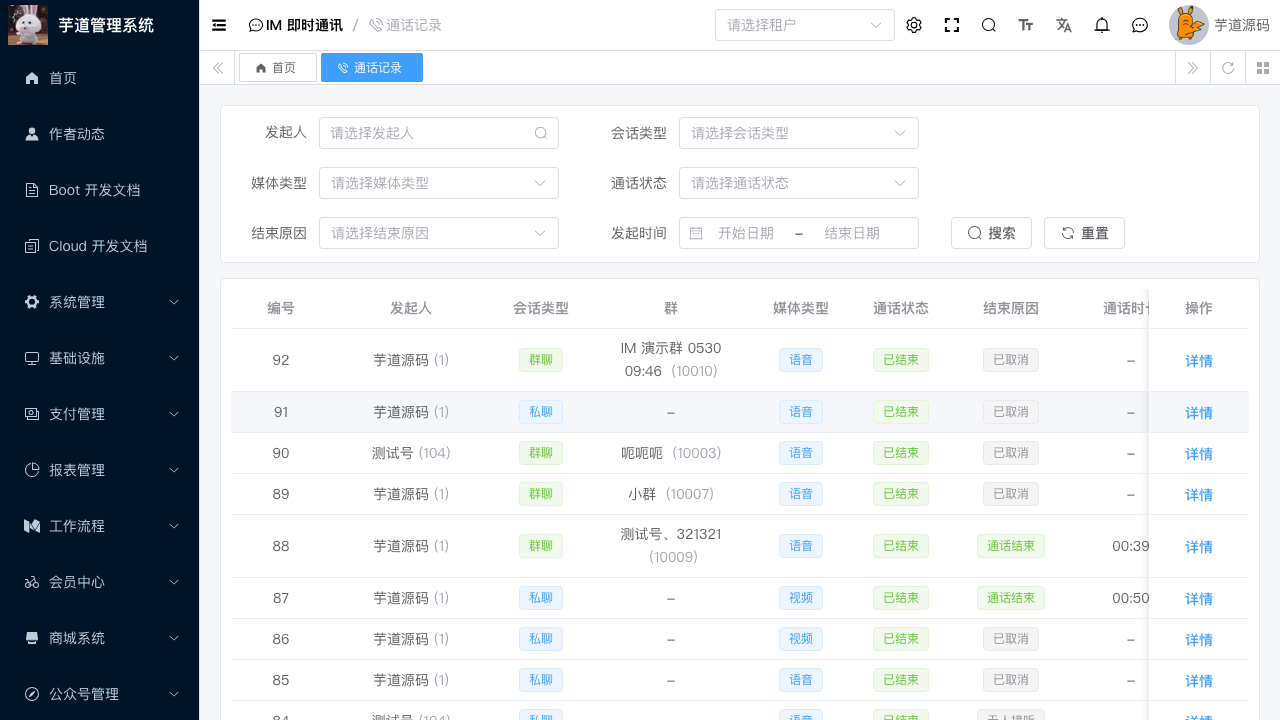

运营侧在 [IM 即时通讯 -> 通话记录] 下，对应 @/views/im/manager/rtc 目录，由 ImRtcCallManagerController 提供只读分页查询：可按会话类型、媒体类型、通话状态、结束原因、时间等筛选，查看通话记录与参与人、通话时长。运营侧不发起 / 不干预通话。

6. 移动端通话（试验）

移动端（uni-app）通话复用同一套后端接口与 LiveKit 房间，可与 PC、H5 在同一通话中互通。各端支持情况如下：

端	默认	实现方式	说明
H5	开启	LiveKit Web SDK	与 PC 一致，需 HTTPS（或 localhost）才能采集麦克风 / 摄像头
App（Android / iOS）	关闭	通话页 renderjs 视图层运行 LiveKit Web SDK	试验能力，不支持屏幕共享
微信小程序	关闭	原生 live-pusher / live-player + 独立 RTMP 网关	试验能力，秒级延迟，不支持屏幕共享

仅用于试验

App、微信小程序通话默认关闭，未经真机验收，请勿直接用于生产。未开启时，在该端发起或加入通话会提示「请在 H5 或 PC 端使用通话」，收到的来电会被自动拒绝。

6.1 开启 App 通话

在 uni-app 项目的 env 文件中配置后重新编译：

VITE_IM_RTC_APP_ENABLED=true

• 首次发起 / 接听时，Android 会申请麦克风（视频通话还有相机）权限，权限已在 manifest.config.ts 声明；iOS 由系统 WebView 首次采集时弹出授权。
• 已知限制：依赖系统 WebView 的 WebRTC 能力，低版本 Android WebView 可能不可用；通话页进入后台后的行为未验证；不支持屏幕共享，也不提供 CallKit 等系统来电界面。

6.2 开启微信小程序通话

小程序没有 WebRTC 能力，无法直接运行 LiveKit SDK，需要部署一个独立的 RTMP 网关服务：小程序通过 live-pusher 推 RTMP 流，经 LiveKit Ingress 进入同一房间；每个远端成员经 LiveKit Egress 转成 RTMP 流，再由 live-player 拉流播放。

小程序 live-pusher ──RTMP──▶ LiveKit Ingress ──▶ LiveKit 房间 ◀── PC / H5 / App
小程序 live-player ◀──RTMP── SRS ◀── LiveKit Egress（每个远端一路）

① 部署网关：网关位于ruoyi-vue-pro (opens new window) 仓库的 script/livekit-poc/mp-gateway 目录（独立的 Node.js 22 服务，只使用 Node 内置模块、无需安装 npm 依赖，与单体 / 微服务后端无关，可直接拷贝使用），网关运行时依赖 LiveKit Server、Ingress、Egress 与 SRS，docker-compose.yml 一并启动 Redis、LiveKit、Ingress、Egress、SRS 与网关，详细配置、接口协议见其 README.md。网关附带的 SRS 需独占使用，网关只使用专用 app yudao-mp-gw（可加后缀），并据此回收异常退出后残留的转流资源，不要与其它直播业务共用同一 SRS 实例或 vhost。网关同样默认关闭，需在其 .env 中设置 MP_GATEWAY_ENABLED=true，并配置与后端 yudao.im.rtc.api-key / api-secret 一致的凭据。

② 前端需同时配置两个变量后重新编译，缺一不开启：

VITE_IM_RTC_MP_ENABLED=true
VITE_IM_RTC_MP_GATEWAY_URL=https://你的网关域名

网关地址只允许 https://；开发构建（pnpm dev:mp）额外允许 http://127.0.0.1 / http://localhost，便于在微信开发者工具中联调。前端调用网关时只携带后端签发的房间 Token，不携带登录凭证。

③ 小程序后台要求：

• 小程序为企业主体，类目在 live-pusher (opens new window) / live-player (opens new window) 的支持范围内，并在「开发 → 开发管理 → 接口设置」中开通「实时播放音视频流」「实时录制音视频流」。
• 在「用户隐私保护指引」中声明麦克风、摄像头用途；首次通话会申请录音（视频通话还有摄像头）授权。
• 网关域名加入「request 合法域名」；Ingress 推流地址（默认 1935 端口）与 SRS 拉流地址（默认 1936 端口）需要手机可达。网关附带的 srs.conf 默认只监听 127.0.0.1:1936，仅适合本机联调，真机部署需改为 listen 1936; 并在防火墙中只放通需要的来源，同时在网关 .env 中把 MP_INGRESS_RTMP_PUBLIC_HOST、MP_SRS_PLAY_PUBLIC_HOST 设为手机可达的地址，详见网关 README.md 的「真机要求」。

④ 已知限制：

• 延迟：RTMP 推流 + 两次转码 + RTMP 拉流，端到端延迟通常在 1~3 秒，弱网更高，明显差于其他端。
• 回声：推流与拉流是两个独立原生组件，回声消除效果未验证，建议佩戴耳机。
• 资源：每个小程序成员 1 路 Ingress 转码，每个远端 1 路 Egress 转码（LiveKit 官方估算各约 2 核 CPU），网关默认最多 4 个会话、8 路 Egress，超出时如实提示，不伪造画面。
• 状态：小程序关闭麦克风 / 摄像头时，其他端看到的是静音 / 黑屏画面，而不是 LiveKit 的静音标记；小程序切到后台或 RTMP 网络断开（推流重连耗尽）时推流中断，其他端会看到该成员离开，私聊通话会随之结束，需要重新发起，不支持无缝恢复。
• 同账号：同一账号在同一通话中已有小程序会话（含刚挂断、资源仍在释放）时，新的小程序接入会提示先结束另一端，只退出本机通话页，不会顶替正在进行的会话，也不会让另一端离开通话。正常情况下资源确认释放后即可重新接入；若网关日志出现「创建结果未知」，该账号在该通话中会持续被占用，需运维排查后重启网关恢复，详见网关 README.md 的「生命周期与资源」。
• 网关为单实例服务；小程序端不能发起屏幕共享，其他端的屏幕共享转给小程序尚未验证通过（本地测试中出现过转出一直未推流），失败时会如实显示为无法转出。

6.3 验证方法

• 包体：小程序网关代码通过条件编译只进入微信小程序产物，H5、App 产物不包含；小程序产物不包含 LiveKit Web SDK。
• 网关：参考网关 README.md 中「用 FFmpeg 模拟小程序」，推测试流与 H5 / PC 账号在同一房间双向互通，并验证无凭证拉流被拒绝、停止轮询或挂断后 Ingress / Egress 被释放。
• 微信开发者工具：可验证开关、授权弹窗、网关会话创建 / 轮询 / 释放和通话页状态流转；但开发者工具不支持 live-pusher 推流，live-player 拉流也以真机为准，模拟器无法验证真实采集、播放、回声与延迟。真机验证需要满足上面的企业主体、类目与接口权限要求。
