MES 演示

# 1. 演示地址

# 1.1 MES 管理后台

演示地址：http://dashboard-vue3.yudao.iocoder.cn/ (opens new window)
菜单："MES 系统"下的「基础数据」「生产管理」「仓库管理」「质量管理」「设备管理」「工具管理」「排班管理」
仓库：https://github.com/yudaocode/yudao-ui-admin-vue3 (opens new window) 的 mes 目录，基于 Vue3 + Element Plus 实现

管理后台

# 1.2 MES 后端

支持 Spring Boot 单体、Spring Cloud 微服务架构

单体仓库： https://github.com/YunaiV/ruoyi-vue-pro (opens new window) 的 yudao-module-mes 模块
微服务仓库： https://github.com/YunaiV/yudao-cloud (opens new window) 的 yudao-module-mes 服务

# 2. MES 启动

参见《MES 手册 —— 功能开启》文档，一般 3 分钟就可以启动完成。

# 3. MES 交流

专属交流社区，欢迎扫码加入。

交流群

# 4. 功能描述

主要分为 7 个核心模块：基础数据、生产管理、仓库管理、质量管理、设备管理、工具管理、排班管理。

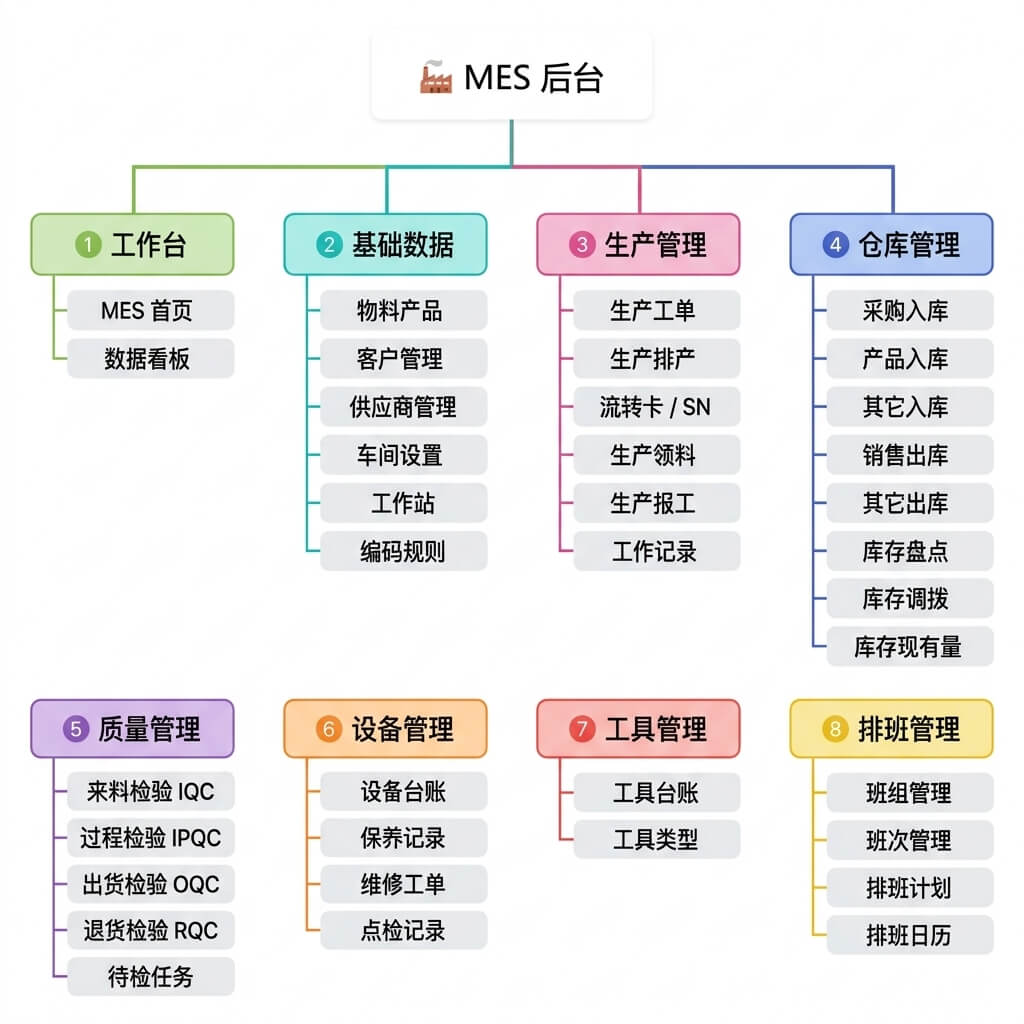

MES 功能列表

# 5. 表结构

MES 共 133 张表，覆盖从基础数据到生产、仓储、质量的完整制造执行链路。各模块表前缀与规模汇总如下：

模块	表前缀	表数量	核心职责
基础数据	`mes_md_`	17	物料、客商、车间等主数据
生产管理	`mes_pro_`	17	工序 → 工艺 → 工单 → 排产 → 报工
仓库管理	`mes_wm_`	62	三级库位 + 库存事务驱动的全链路出入库
质量管理	`mes_qc_`	16	IQC / IPQC / OQC / RQC 四类质检闭环
设备管理	`mes_dv_`	12	设备台账、点检保养、维修工单
工具管理	`mes_tm_`	2	工装夹具台账与库存跟踪
排班管理	`mes_cal_`	7	班组 → 排班计划 → 排班日历

# 5.1 基础数据

为生产、仓储、质量等业务提供主数据支撑，包括物料产品（分类、计量单位）、客户/供应商、车间/工作站、编码规则等。这些基础数据也可根据工厂实际情况，通过接口从 ERP 或其他外部系统同步。

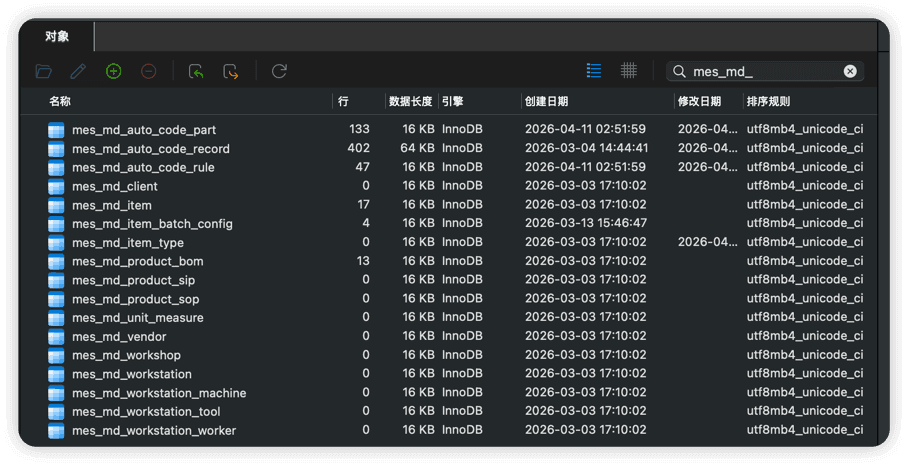

基础数据表

# 5.2 生产管理

围绕「工序 → 工艺流程 → 生产工单 → 排产 → 报工」主线，实现从计划到执行的闭环：

工序：最小可分辨加工步骤，定义物料输入与产出。
工艺流程：将多道工序编排为完整加工路线，关联产品与工序级 BOM。
生产工单：车间执行指令，来源可以是客户订单或库存备货；保存后自动计算物料需求，若产成品依赖多个半成品，可逐层生成子工单直至原材料级别。

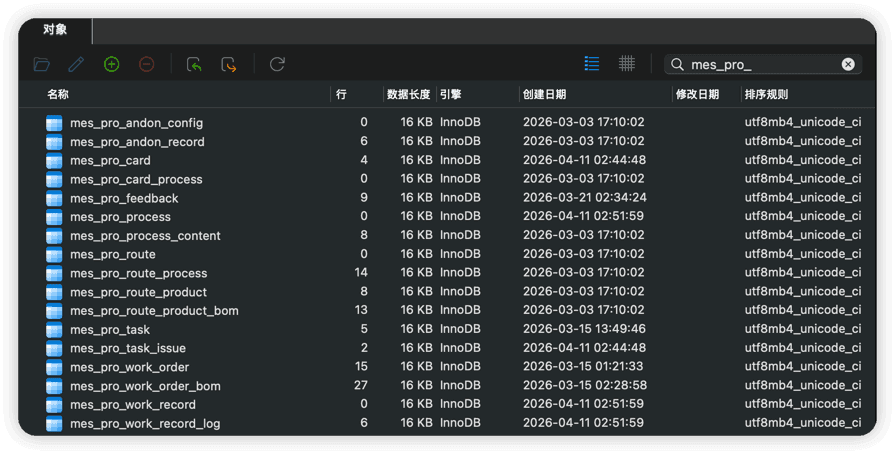

生产管理表

# 5.3 仓库管理

构建 仓库 → 库区 → 库位 三级空间结构，通过库存事务引擎统一驱动所有出入库单据的库存增减。所有单据均采用「起草 → 执行」两阶段流程，系统内置虚拟线边库管理在制物资。主要业务包括：

基础设施：仓库/库区/库位设置、条码赋码、SN 码管理、批次管理。
库存核心：库存现有量（按物料+仓库+库区+库位+批次五维聚合）、库存事务流水。
采购收货：到货通知 → IQC（可选）→ 采购入库 → 供应商退货。
生产物流：生产领料、生产退料、物料消耗（报工自动扣减）、产品产出、产品入库。
销售发货：发货通知 → 销售出库 → 销售退货。
其他业务：外协发料/入库、杂项出入库、转移调拨、装箱管理、库存盘点。

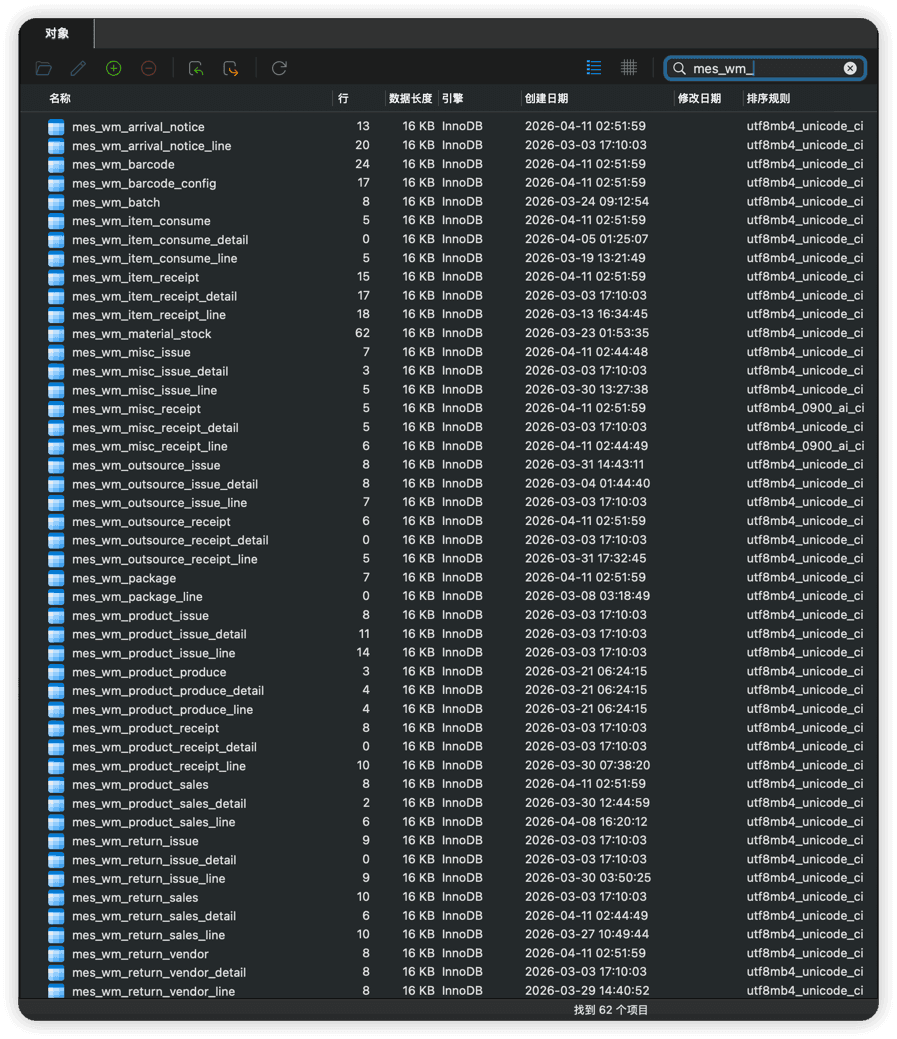

仓库管理表

# 5.4 质量管理

覆盖 IQC（来料）、IPQC（过程）、OQC（出货）、RQC（退货）四类质检场景，通过「检测项 → 质检方案 → 质检单」三层结构实现模板自动匹配、检验行自动生成、缺陷自动汇总，质检完成后回写来源单据。

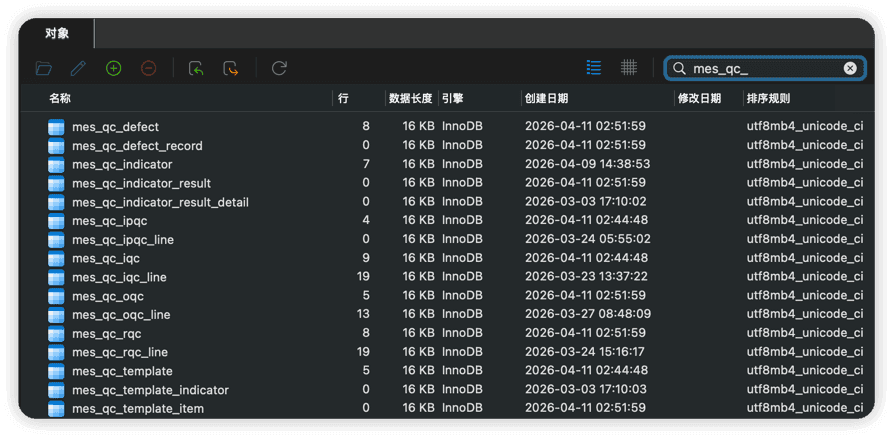

质量管理表

# 5.5 设备管理

覆盖设备全生命周期：设备台账（分类 + 基础信息）→ 点检保养（项目 → 方案 → 执行记录）→ 维修工单（报修 → 维修 → 验收）。

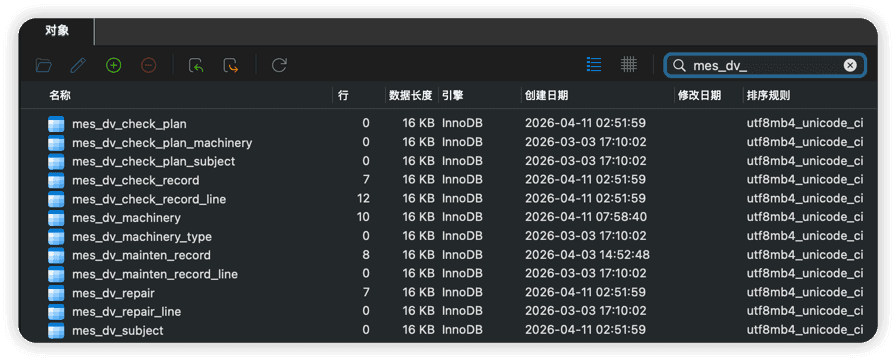

设备管理表

# 5.6 工具管理

管理生产过程中的工装夹具（模具、治具、刀具等），跟踪库存数量、可用数量与保养周期。

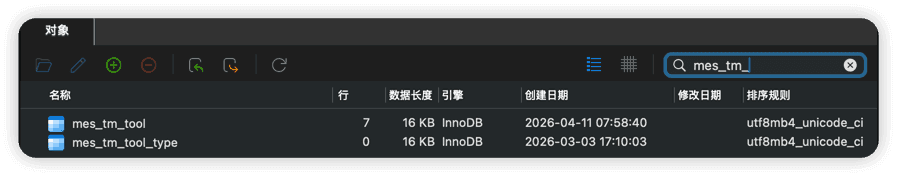

工具管理表

《【工具】工具类型、工装夹具台账》

# 5.7 排班管理

通过「班组 → 排班计划 → 排班日历」三层结构，支持单白班、两班倒、三班倒等轮班模式，计划确认后自动生成逐日排班日历。

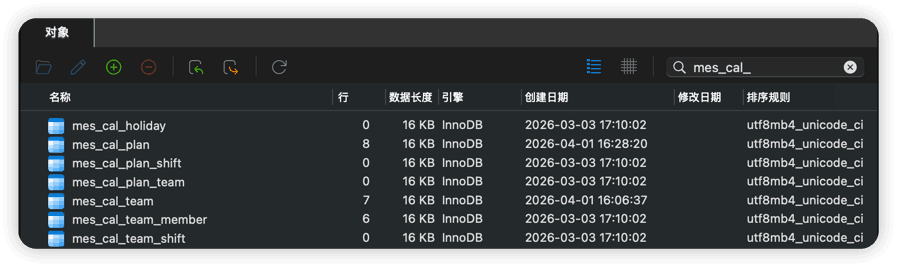

排班管理表
